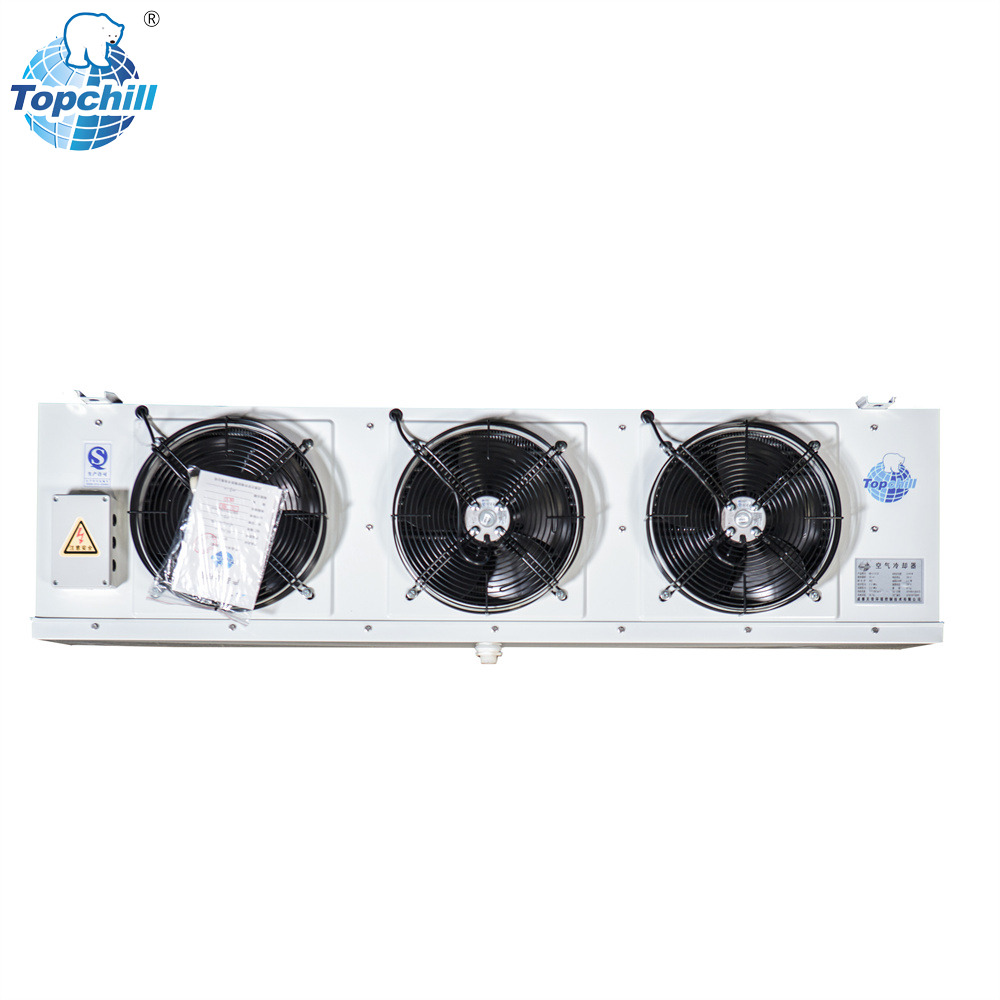

La selección de un enfriador de aire para cámara fría representa una decisión termodinámica fundamental que dicta el consumo de energía de la instalación y la integridad del producto. Los administradores de instalaciones se enfrentan constantemente a la tensión operativa entre maximizar la superficie de transferencia de calor y gestionar la acumulación de escarcha. El espaciado incorrecto de las aletas conduce inevitablemente a la formación de hielo en el sistema, restricción del flujo de aire, tensión del compresor y costoso deterioro del producto. No puede tratar esto como una compra de hardware genérica. La geometría física del bloque de bobina determina qué tan bien el sistema maneja las cargas de humedad en condiciones del mundo real. Esta guía proporciona un marco de evaluación técnica para especificar equipos en función de zonas de temperatura, cargas de humedad y eficiencia operativa a largo plazo. Analizaremos los principios de ingeniería detrás del diseño de serpentines y explicaremos cómo adaptar su hardware de refrigeración a las demandas específicas de su entorno de almacenamiento.
Las aletas actúan como superficies extendidas de transferencia de calor unidas a los tubos de refrigerante en un evaporador de almacenamiento en frío . Aumentan el área disponible para el intercambio térmico con el aire ambiente. Los tubos de cobre o aluminio desnudos simplemente no poseen suficiente superficie para enfriar grandes volúmenes de aire de manera eficiente. Al presionar placas de metal delgadas a lo largo de los tubos, los fabricantes aumentan exponencialmente la zona de contacto. A medida que el aire caliente de la habitación pasa sobre estas superficies metálicas frías, el calor se transfiere del aire al refrigerante que hierve dentro de los tubos. La distancia física entre estas placas determina cuánto aire puede pasar a través del bloque y con qué facilidad la humedad puede cerrar la brecha.
En aplicaciones de campo, el material de las aletas también juega un papel importante. El aluminio es el estándar de la industria debido a su excelente conductividad térmica y bajo peso. Algunos entornos agresivos requieren aletas recubiertas de epoxi para evitar la corrosión. Independientemente del material, la función principal sigue siendo la misma: maximizar la absorción de calor y al mismo tiempo permitir un flujo de aire suficiente. Cuando modificas la distancia entre estas placas, cambias fundamentalmente el perfil aerodinámico y termodinámico de la unidad.
Diseñar un enfriador de aire requiere equilibrar la capacidad y el flujo de aire. Más aletas significan más superficie, lo que produce una mayor capacidad teórica. Sin embargo, las aletas muy apretadas crean una mayor caída de presión del aire. Esta resistencia requiere más potencia del ventilador para empujar el aire a través del bloque del serpentín. Si los ventiladores no pueden superar la presión estática, la velocidad del aire disminuye. La baja velocidad del aire provoca una mala distribución de la temperatura dentro de la habitación y reduce el coeficiente general de transferencia de calor del serpentín.
Medimos esta resistencia en Pascales. Una bobina con una separación de 4 mm podría presentar una caída de presión de 50 pascales, mientras que una bobina de 10 mm bajo el mismo flujo de aire podría presentar solo 20 pascales. Cuando comienza a formarse escarcha, la brecha se estrecha aún más. Un espacio de 4 mm se convierte rápidamente en un espacio de 2 mm, duplicando o triplicando la resistencia del aire. Esto obliga a los motores de los ventiladores a trabajar más, aumentando el consumo de amperios y generando un exceso de calor que luego el sistema de refrigeración debe eliminar. Es un ciclo de falla compuesto que comienza especificando la geometría incorrecta.
Las especificaciones del tubo, incluido el diámetro y el espesor de la pared, interactúan con el espaciado de las aletas para influir en el desarrollo de la capa límite. La disposición de los tubos, ya sea al tresbolillo o en línea, también afecta los coeficientes generales de transferencia de calor. Las disposiciones de tubos escalonados obligan al aire a cambiar de dirección a medida que se mueve a través del bloque. Esto crea turbulencias, que rompen la capa límite térmica y mejora la transferencia de calor. Sin embargo, esta turbulencia también aumenta la resistencia del aire y proporciona más puntos de impacto para que la humedad se congele.
Las disposiciones de tubos en línea ofrecen menor resistencia al aire y son más fáciles de limpiar, pero generalmente proporcionan tasas de transferencia de calor más bajas. Cuando se combina un patrón de tubos escalonados con un espacio reducido entre aletas, se crea una bobina altamente eficiente pero altamente vulnerable. El aire debe navegar por un complejo y estrecho laberinto. Cualquier humedad en el aire se condensará y congelará rápidamente en los bordes delanteros de los tubos y las aletas. Comprender esta interacción ayuda a los ingenieros a seleccionar el bloque de bobina adecuado para condiciones de humedad específicas.
La formación de escarcha y condensación ocurren cuando el aire ambiente alcanza el punto de rocío al entrar en contacto con los serpentines del evaporador. El aire retiene vapor de agua. El aire caliente retiene más vapor que el aire frío. Cuando el aire de la habitación golpea las superficies metálicas heladas, se enfría rápidamente y libera humedad. Si la superficie del serpentín está por encima del punto de congelación, esta humedad forma condensación y gotea en la bandeja de drenaje. Si la superficie de la bobina está por debajo del punto de congelación, la humedad se deposita y se convierte directamente en cristales de hielo.
Las heladas actúan como aislante. Tiene una conductividad térmica mucho menor que el aluminio o el cobre. Una capa de escarcha de sólo 2 mm de espesor puede degradar el rendimiento térmico en más de un 30%. Además, la escarcha bloquea físicamente el flujo de aire. A medida que los cristales de hielo crecen hacia afuera desde las superficies metálicas, cierran el espacio entre las aletas. Una vez que se cierra el espacio, el aire ya no puede pasar a través de esa sección de la bobina. El sistema pierde capacidad, la temperatura ambiente aumenta y el compresor funciona continuamente en un intento inútil de alcanzar el punto de ajuste.
El espaciado típico oscila entre 4 mm y 6 mm. Estos refrigeradores se utilizan en salas de procesamiento, muelles de carga y almacenamiento de productos frescos. En estos entornos, la temperatura de la superficie del serpentín a menudo permanece por encima del punto de congelación, o desciende ligeramente por debajo del punto de congelación, pero tiene tiempo suficiente para aclararse durante el ciclo de apagado del compresor. La formación de escarcha es mínima. Un espacio estrecho es óptimo aquí para maximizar la eficiencia de la transferencia de calor y mantener pequeña la huella física de la unidad.
Sin embargo, debe especificar un espacio adecuado para manejar el espesor de la película de condensado. Incluso sin hielo, el agua forma una película sobre las aletas. Si las aletas están demasiado juntas, la acción capilar puede retener el agua entre las placas, restringiendo el flujo de aire. Un paso de 4 mm es generalmente seguro para el almacenamiento de productos agrícolas estándar, pero las áreas de procesamiento con alta humedad pueden requerir 6 mm para garantizar un drenaje rápido del condensado.
| Tipo de aplicación | Temperatura ambiente | Espaciado recomendado | Estado de humedad primario |
|---|---|---|---|
| Muelles de carga | +5°C a +10°C | 4mm - 5mm | Condensado líquido |
| Productos frescos | +1°C a +4°C | 4 mm - 6 mm | Condensado intenso/escarcha ligera |
| Procesamiento de carne | +2°C a +7°C | 6mm | Condensado de alta humedad |
El espaciado típico oscila entre 6 mm y 8 mm. Las aplicaciones incluyen productos refrigerados, lácteos y almacenamiento de carne a corto plazo. El glaseado es una realidad operativa constante en estos entornos. La superficie de la bobina siempre está bajo cero durante el funcionamiento. La humedad del producto y de las aberturas de las puertas se acumulará en forma de hielo. Este espacio proporciona un equilibrio, permitiendo suficiente tiempo entre los ciclos de descongelamiento requeridos mientras se mantiene una capacidad de enfriamiento adecuada.
En una habitación de temperatura media, un paso de 6 mm generalmente permite un tiempo de funcionamiento de 4 a 6 horas antes de que sea necesario un ciclo de descongelación. Si instalara una bobina de 4 mm en esta habitación, es posible que deba descongelar cada 2 horas. La descongelación frecuente introduce calor en la habitación, que luego el sistema debe eliminar, desperdiciando una cantidad significativa de energía. El rango de 6 mm a 8 mm garantiza que el serpentín pueda contener una cantidad razonable de escarcha sin obstruir el flujo de aire.

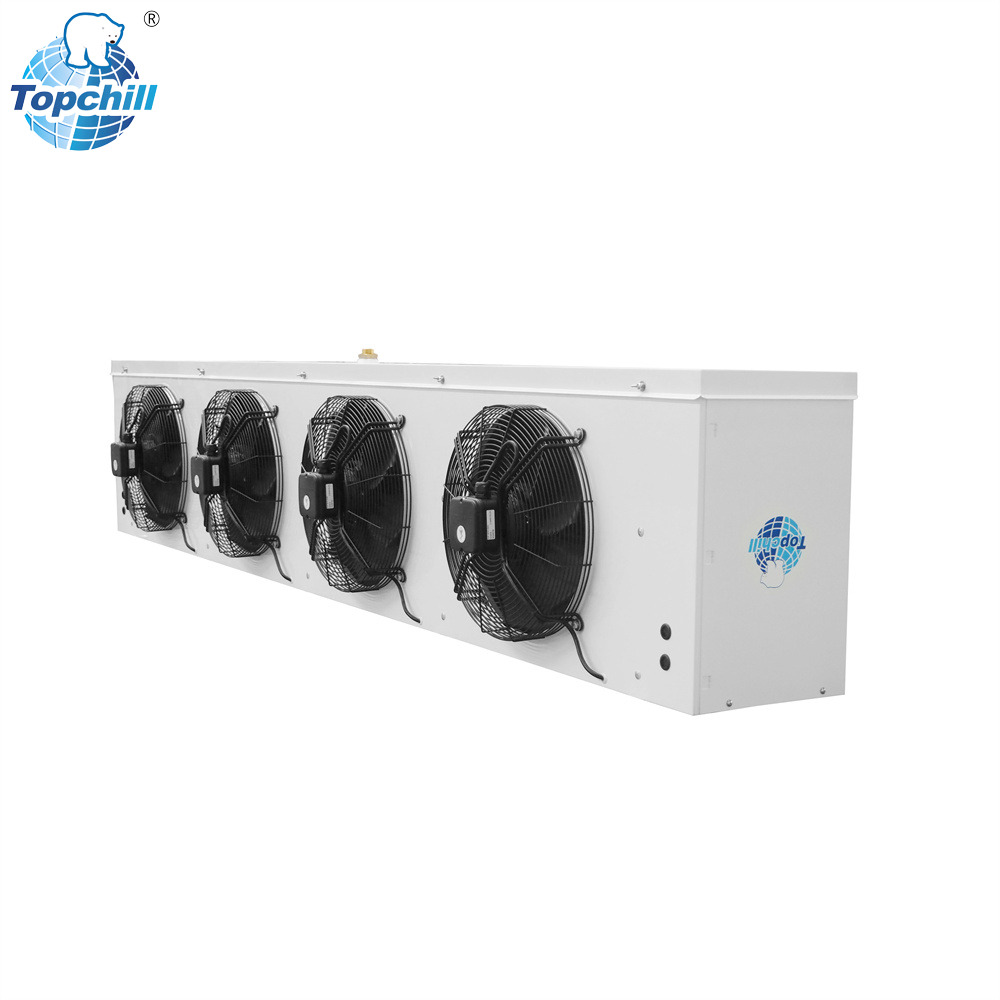

El espaciado típico varía de 6 mm a 12 mm, extendiéndose hasta 20 mm dependiendo de la carga de humedad. Estas unidades son esenciales para el almacenamiento de alimentos congelados y las instalaciones de ultracongelación. una alta Es obligatoria Un espacio más amplio evita que el hielo se forme rápidamente entre las aletas, lo que garantiza que el resistencia a las heladas . enfriador de aire de baja temperatura mantenga el flujo de aire durante turnos operativos prolongados.
En un congelador estándar donde los productos entran ya congelados y las puertas permanecen prácticamente cerradas, un paso de 7 mm u 8 mm suele ser suficiente. La carga de humedad es relativamente baja. Sin embargo, en congeladores activos con tráfico frecuente de montacargas que introducen aire ambiente húmedo, se hace necesario un espacio de 10 mm o 12 mm. La brecha más amplia actúa como un depósito más grande para la acumulación de escarcha. Permite que el sistema de refrigeración funcione de 8 a 12 horas entre descongelaciones, estabilizando la temperatura ambiente y protegiendo la calidad del producto.
El espaciado típico oscila entre 12 mm y 20 mm, o se puede utilizar un espaciado variable entre aletas. Estos refrigeradores se utilizan en aplicaciones de congelación de choque, abatidores y congelación de alta humedad, como canales de carne calientes. La liberación extrema de humedad requiere la máxima tolerancia a las heladas. Cuando se coloca un producto húmedo y caliente en un congelador rápido, la humedad se evapora rápidamente y golpea los serpentines del evaporador.
El amplio espacio evita que el evaporador se ahogue a las pocas horas de funcionamiento. Un ciclo de congelación rápida puede durar de 24 a 48 horas. No puede interrumpir este ciclo para descongelar sin comprometer el proceso de congelación y la seguridad del producto. Por lo tanto, la bobina debe poder contener cantidades masivas de hielo y al mismo tiempo permitir el paso de aire a alta velocidad. Un paso de 16 mm o 20 mm proporciona el volumen físico necesario para almacenar este hielo hasta que se complete el ciclo de congelación y se pueda iniciar una descongelación completa.
La disminución de la distancia entre las aletas aumenta la capacidad total de refrigeración en kW de un tamaño de unidad física específico. Una unidad compacta con un espacio de 4 mm podría ofrecer 50 kW de refrigeración, mientras que una unidad de exactamente las mismas dimensiones con un espacio de 10 mm podría ofrecer sólo 30 kW. Esto presenta una propuesta tentadora para los compradores que buscan ahorrar espacio y dinero.
Sin embargo, especificar una unidad más pequeña con aletas apretadas que cumpla con la carga de enfriamiento teórica puede fallar en condiciones reales de alta humedad. Esta trampa de capacidad conduce a un rápido congelamiento y a la ineficiencia del sistema. La capacidad de 50kW sólo existe cuando la batería está perfectamente limpia. A las dos horas de funcionamiento en un ambiente húmedo, la escarcha bloqueará los espacios de 4 mm. La capacidad caerá en picado a 15 kW, la temperatura ambiente aumentará y el compresor funcionará de forma continua. La unidad de 10 mm, aunque tiene una capacidad inicial más baja, mantendrá 25 kW de refrigeración durante 10 horas porque resiste el bloqueo del flujo de aire.
Existe una relación directa entre el espacio entre las aletas del enfriador de aire y los intervalos de descongelación. La descongelación por gas caliente y la descongelación eléctrica funcionan de manera diferente según el espacio entre las aletas. Los espacios reducidos pueden atrapar la humedad durante el ciclo de descongelación. Cuando los calentadores se encienden, el hielo se derrite y se convierte en agua. En una bobina muy compacta, la tensión superficial puede retener gotas de agua entre las aletas. Cuando se reanuda el ciclo de refrigeración, estas gotas se vuelven a congelar instantáneamente formando bloques de hielo sólidos, degradando permanentemente la capacidad hasta que se realiza un lavado manual.
La descongelación conlleva una enorme penalización energética. Estás calentando activamente una habitación en la que acabas de gastar dinero para enfriarla. Los calentadores eléctricos consumen un amperaje significativo. La descongelación por gas caliente utiliza energía del compresor. Además, todo el calor introducido en el bloque del serpentín y el aire circundante debe eliminarse una vez que se reinicia el ciclo de enfriamiento. Al seleccionar un espacio más amplio, se reduce el número de ciclos de descongelación por día de seis a tres o dos. Esto reduce drásticamente el consumo de energía y reduce el choque térmico de los productos almacenados.
El espaciamiento reducido de las aletas aumenta la presión estática a través del serpentín. La acumulación de hielo exacerba esta caída de presión, lo que provoca una reducción del flujo de aire y temperaturas ambiente desiguales. Los ventiladores axiales están diseñados para mover grandes volúmenes de aire a presiones estáticas relativamente bajas. Cuando la escarcha ahoga una bobina apretada, la presión estática aumenta más allá de la curva de rendimiento del ventilador.
Este aumento de resistencia provoca una falla prematura del motor del ventilador. El motor consume más corriente tratando de mantener las RPM contra el bloqueo. Los devanados se sobrecalientan y los cojinetes sufren cargas desiguales debido al flujo de aire turbulento. Reemplazar los motores de los ventiladores en un ambiente bajo cero requiere mucha mano de obra y es costoso. El espaciado adecuado garantiza que los ventiladores funcionen dentro de los parámetros diseñados, lo que extiende la vida útil del equipo y garantiza que el aire frío llegue a los rincones más alejados de la sala de almacenamiento.
Depender únicamente de la temperatura ambiente e ignorar la humedad emitida por el producto o la infiltración al abrir las puertas con frecuencia es un factor de riesgo importante. Las verduras sin envasar liberan mucha más humedad que las cajas de cartón selladas. Una sala a -20°C que almacena productos congelados sellados tiene un perfil termodinámico completamente diferente al de una sala a -20°C donde las puertas de las carretillas elevadoras se abren cada diez minutos.
Requiere un análisis psicrométrico completo y un cálculo de carga de humedad antes de finalizar la especificación. Debe tener en cuenta la carga de calor latente. Cada vez que se abre una puerta, entra aire cálido y húmedo. Esta humedad busca inmediatamente la superficie más fría de la habitación: el serpentín del evaporador. Si especifica un paso de 6 mm basándose únicamente en el punto de ajuste de -20 °C, pero ignora la alta tasa de infiltración, el sistema fallará. Los ingenieros de campo deben evaluar el flujo de trabajo operativo de la instalación, no sólo los planos estáticos.
Los diseños de evaporadores modernos presentan un espacio más amplio en el lado de entrada de aire y un espacio más estrecho en el lado de salida. Por ejemplo, las primeras tres filas de tubos pueden tener un paso de 12 mm, mientras que las filas restantes tienen un paso de 6 mm. Esto captura la escarcha en masa en el punto de entrada, donde el aire es más húmedo, mientras mantiene una alta eficiencia de transferencia de calor en la parte trasera, donde el aire es más seco.
Si bien es muy eficaz en entornos desafiantes, esta tecnología tiene un costo de capital inicial más alto. La fabricación de bobinas de paso variable requiere herramientas especializadas. Sin embargo, en el caso de los congeladores rápidos o las cámaras frigoríficas de alto tráfico, los beneficios operativos superan con creces la prima inicial. Proporciona la capacidad de retención de heladas de un serpentín de paso amplio con el rendimiento térmico de un serpentín de paso estrecho. Los administradores de instalaciones deberían evaluar esta opción cuando se enfrentan a cargas latentes extremas.
Las aletas estrechas son inherentemente más difíciles de limpiar y desinfectar, lo que plantea riesgos de cumplimiento en instalaciones de calidad alimentaria. Con el tiempo, el polvo, las partículas suspendidas en el aire y la materia biológica se acumulan en las superficies húmedas del serpentín. En el procesamiento de carne o el almacenamiento agrícola, esta acumulación puede albergar bacterias y moho. La limpieza de un bloque de bobina de 4 mm requiere espuma química de alta presión y mucho trabajo manual.
Tenga en cuenta los costos de mano de obra de la limpieza manual del serpentín y la necesidad de agentes de limpieza especializados para bloques de aletas muy apretados. Si el equipo de mantenimiento no puede eliminar fácilmente los desechos a través del serpentín, la unidad sufrirá una pérdida permanente de capacidad. Un espaciado más amplio, como 8 mm o 10 mm, permite que las soluciones de limpieza penetren completamente en el bloque y eliminen los contaminantes. Esto garantiza el cumplimiento de la higiene a largo plazo y mantiene el rendimiento termodinámico básico.
Evalúe las tasas de respiración del producto, los tipos de embalaje y los diferenciales de temperatura de entrada. Alinee el perfil del producto con el umbral de resistencia a las heladas necesario para garantizar que el enfriador seleccionado funcione de manera óptima en las condiciones de almacenamiento reales. Las frutas y verduras frescas respiran activamente, liberando calor y vapor de agua. Las canales de carne pierden peso por evaporación durante el proceso de enfriamiento. Toda esta humedad termina en el evaporador.
Si almacena productos sellados y precongelados, la carga de humedad del producto es cero. Sólo necesitas calcular la infiltración desde puertas y paneles. Si está enfriando cubas abiertas de productos líquidos o sin envasar, la carga de humedad del producto es enorme. Cree una matriz de sus productos almacenados, sus temperaturas de entrada y sus tipos de embalaje. Utilice estos datos para dictar la geometría física de su equipo de refrigeración.
Consulte las normas ASHRAE, AHRI o de refrigeración locales pertinentes con respecto al rendimiento del evaporador. Asegúrese de que la unidad seleccionada cumpla con los requisitos de seguridad alimentaria para su aplicación específica. Los organismos reguladores suelen dictar tolerancias de temperatura específicas para productos perecederos. Si su bobina se congela y la temperatura ambiente aumenta 3 grados, puede violar los códigos de salud y verse obligado a descartar el inventario.
Además, las regulaciones de eficiencia energética son cada vez más estrictas a nivel mundial. Los sistemas que dependen de ciclos excesivos de descongelación para compensar la mala geometría del serpentín no pasarán las auditorías energéticas modernas. Especifique equipos que hayan sido probados y clasificados en condiciones heladas, no solo en condiciones secas de laboratorio. Curvas de desempeño de la demanda del fabricante que muestran la degradación de la capacidad durante un ciclo de glaseado estándar de 8 horas.
No existe un mejor espaciado universal entre aletas. El rendimiento óptimo requiere hacer coincidir la geometría física del enfriador de aire con las realidades termodinámicas específicas de la cámara frigorífica. Rechace cotizaciones que especifiquen un espacio estrecho entre aletas para aplicaciones de baja temperatura o alta humedad simplemente para ofrecer un precio inicial más bajo. Los costos operativos de la descongelación continua y la tensión del compresor borrarán rápidamente cualquier ahorro inicial.
R: Si el espacio es demasiado pequeño, se produce una rápida formación de puentes de hielo entre las aletas. Esto bloquea el flujo de aire, reduciendo drásticamente la capacidad de enfriamiento y obligando al sistema a ciclos de descongelación continuos que desperdician energía. El compresor funciona constantemente, lo que provoca fallos mecánicos prematuros y temperaturas ambiente inestables.
R: Un espaciado más amplio de las aletas permite una mayor acumulación de escarcha antes de que se restrinja el flujo de aire. Esto extiende el tiempo entre descongelaciones requeridas, reduciendo el desperdicio de energía y manteniendo temperaturas ambiente más estables. Menos ciclos de descongelación significan que se introduce menos calor en el espacio refrigerado.
R: El rango estándar suele ser de 6 mm a 12 mm. Sin embargo, los entornos con altas cargas de humedad, aperturas frecuentes de puertas o aplicaciones de congelación rápida pueden requerir un espacio de hasta 20 mm para evitar la formación de hielo rápida y mantener un flujo de aire adecuado.
R: Se desaconseja encarecidamente el uso de un espacio de 4 mm en una habitación a -18 °C. Esto provocará fallas operativas inevitables, congelamiento rápido, bloqueo del flujo de aire y posibles daños al compresor debido a la tensión constante. La unidad requerirá descongelación constante para funcionar.
R: El espaciado variable de las aletas utiliza un enfoque escalonado, con un espaciado más amplio en la entrada de aire para atrapar las heladas intensas y un espaciado más estrecho en la salida para maximizar la eficiencia de la transferencia de calor. Esto equilibra una alta tolerancia a las heladas con unas dimensiones físicas compactas.
