Las fallas de refrigeración en industrias de proceso continuo conllevan graves consecuencias operativas. Las plantas de procesamiento de alimentos, las instalaciones de fabricación de productos químicos y los almacenes frigoríficos dependen de una gestión térmica ininterrumpida para proteger la integridad del producto. Los componentes de refrigeración comercial estándar se degradan rápidamente en condiciones de carga máxima las 24 horas del día, los 7 días de la semana. Esta tensión continua provoca cuellos de botella térmicos, un consumo excesivo de energía y fallos catastróficos del compresor.
Para evitar estas fallas, las instalaciones deben especificar un especialmente condensador diseñado estrictamente para el rechazo continuo del calor industrial . Las unidades estándar simplemente no pueden soportar los implacables ciclos térmicos. El proceso de evaluación para actualizar o instalar nuevos equipos debe equilibrar cuidadosamente la capacidad térmica, las limitaciones ambientales y los requisitos de mantenimiento del ciclo de vida. Necesita equipos que garanticen un cambio de fase confiable en las condiciones ambientales más extremas.
Capacidad versus clima: el manejo continuo de carga requiere dimensionar el condensador en función de las condiciones ambientales máximas del verano y el disipador de calor disponible, no solo las cargas operativas promedio.
Eficiencia de cambio de fase: la función principal del condensador es forzar un cambio de fase confiable de vapor a alta presión a líquido; Las cargas continuas requieren un subenfriamiento optimizado para evitar fallos del sistema.
Integridad del material: Las unidades verdaderamente resistentes utilizan paredes de tubo más gruesas, diseños de aletas especializados y revestimientos resistentes a la corrosión para sobrevivir a ciclos térmicos constantes y entornos hostiles.
Sinergia del sistema: la elección entre sistemas enfriados por aire, enfriados por agua o por evaporación dicta la huella total de agua y energía de la instalación.
Accesibilidad de mantenimiento: el funcionamiento continuo exige diseños que permitan la limpieza y el reemplazo de componentes sin necesidad de apagar completamente el sistema.
El ciclo de compresión de vapor se basa en cuatro componentes principales: el compresor, el condensador, la válvula de expansión y el evaporador. En entornos de proceso continuo, el condensador frecuentemente se convierte en el principal cuello de botella térmico del sistema. Los compresores generan enormes cantidades de calor mientras presurizan el vapor refrigerante. El condensador debe recibir este vapor a alta presión y alta temperatura y transferir ese calor de manera eficiente a un disipador de calor designado. Este disipador de calor suele ser aire ambiente o agua.
La física de este cambio de fase es absoluta. El condensador debe eliminar tanto el calor sensible para reducir la temperatura del vapor como el calor latente para obligar al vapor a condensarse en un líquido. Las cargas operativas continuas evitan que el sistema de refrigeración se apague. El equipo no recibe periodos de recuperación. Debe rechazar el calor constantemente manteniendo un estricto diferencial de temperatura, conocido como Delta-T, con el disipador de calor circundante.
Cuando el Delta-T se contrae durante condiciones climáticas extremas, la eficiencia de la transferencia de calor disminuye. El vapor no logra condensarse completamente. Esto obliga al compresor a trabajar más duro, lo que aumenta las temperaturas de descarga y corre el riesgo de sufrir averías mecánicas. Una unidad correctamente especificada evita esto manteniendo una superficie y un flujo de aire adecuados para garantizar el cambio de fase independientemente de la carga interna. Los ingenieros de campo a menudo ven fallar las unidades estándar durante los meses pico de verano porque la superficie del serpentín simplemente no puede rechazar el calor acumulado de la compresión con la suficiente rapidez.
El funcionamiento continuo significa que los componentes metálicos permanecen en un estado de expansión térmica. Los motores de los ventiladores funcionan sin parar, tensando los cojinetes y las correas. Las velocidades internas del refrigerante permanecen altas, erosionando el interior de los tubos de cobre o acero. Sólo los equipos diseñados para estas tensiones específicas sobrevivirán a un ciclo de trabajo de 24 horas al día, 7 días a la semana.
Muchas instalaciones industriales utilizan el calor residual para impulsar ciclos de refrigeración por absorción en lugar de los sistemas tradicionales de compresión de vapor. Estos sistemas sustituyen a los compresores mecánicos por generadores térmicos y absorbedores. Sin embargo, los requisitos de disipación de calor siguen siendo igual de exigentes. Se requiere un intercambiador de calor de alta resistencia para rechazar el calor tanto del condensador como de los componentes absorbentes. La carga térmica sobre la infraestructura de refrigeración en un sistema de absorción suele ser mayor que en un sistema mecánico, lo que exige equipos robustos de rechazo de calor.
En estas configuraciones, el circuito de agua de refrigeración debe manejar el rechazo de calor combinado de todo el ciclo termodinámico. Si el intercambiador de calor se estropea o pierde capacidad, el enfriador de absorción pierde su capacidad de generar el efecto de refrigeración necesario, lo que provoca desviaciones inmediatas de la temperatura del proceso.
Un condensador verdaderamente resistente está diseñado de manera diferente a las unidades comerciales estándar. Las diferencias estructurales y termodinámicas son distintas. Las unidades estándar utilizan metales de calibre fino y aletas compactas para ahorrar espacio y reducir peso. Las unidades de servicio pesado priorizan la longevidad y el rendimiento continuo sobre el espacio físico.
Componente | Especificación comercial estándar | Especificaciones industriales de servicio pesado |
|---|---|---|
Espesor de pared del tubo | 0,012" a 0,016" (propenso a fugas por vibración) | 0,025" a 0,035"+ (Resiste alta presión y vibración) |
Espaciado de aletas | 10 a 14 aletas por pulgada (FPI) (se obstruye fácilmente) | 4 a 8 FPI (Permite el paso de residuos, más fácil de limpiar) |
Material de la carcasa | Acero o aluminio galvanizado G60 de calibre fino | Galvanizado G90 de gran calibre o acero inoxidable 304/316 |
Motores de ventilador | Motores de CA estándar, cojinetes de uso liviano | Motores TEFC o EC, rodamientos para servicio severo, compatibles con VFD |
Marco estructural | Bloque de bobinas autoportante | Marco de acero estructural independiente que aísla la bobina. |
Las unidades industriales utilizan carcasas de acero galvanizado o de acero inoxidable de mayor calibre para evitar la flexión bajo la vibración continua del ventilador. Los soportes de motor reforzados evitan la fatiga estructural causada por el funcionamiento del ventilador las 24 horas del día, los 7 días de la semana. Las aspas del ventilador compuestas o de aluminio fundido de grado industrial resisten la deformación y proporcionan un flujo de aire constante bajo alta presión estática. Los diámetros de los tubos son mayores y el espesor de las paredes aumenta para soportar altas presiones internas de refrigerante. El espaciado de las aletas está optimizado para lograr una baja contaminación en lugar de una máxima compacidad.

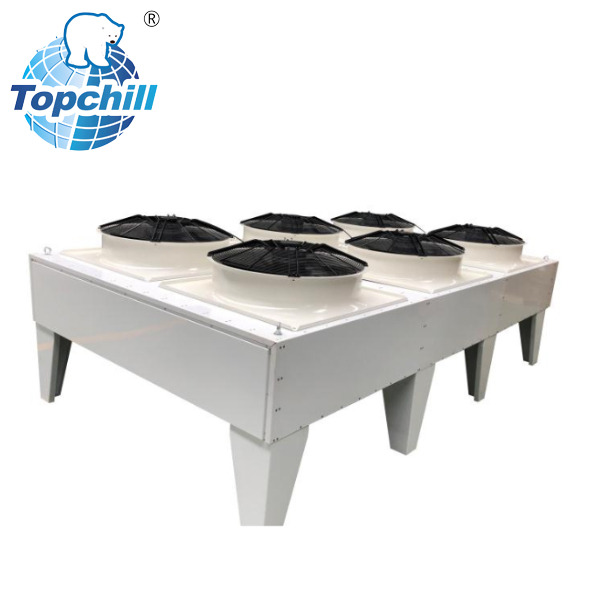

Un condensador enfriado por aire de alta capacidad transfiere calor directamente a un disipador de calor del aire ambiente. Utiliza potentes ventiladores para aspirar aire a través de serpentines de refrigerante con aletas. El cambio de fase se fuerza enteramente a través de la sensible capacidad de refrigeración del aire ambiente.
La principal ventaja de este mecanismo es el consumo cero de agua. Las instalaciones evitan los complejos tratamientos químicos, las regulaciones de purga y la infraestructura de plomería asociados con el enfriamiento a base de agua. El mantenimiento generalmente se limita a inspecciones mecánicas del ventilador y limpieza periódica del serpentín. Sin embargo, las unidades enfriadas por aire requieren una huella física significativamente mayor para lograr la superficie de transferencia de calor necesaria.
También sufren caídas de capacidad durante temperaturas ambiente extremadamente altas. Cuando las temperaturas del verano alcanzan su punto máximo, el Delta-T del aire al refrigerante se reduce. Las instalaciones deben dimensionar estas unidades para la temperatura ambiente histórica más alta absoluta para evitar fallas en el compresor. Estas unidades son mejores para instalaciones con restricciones estrictas en el uso de agua, climas geográficos más fríos o instalaciones remotas donde las tuberías de agua no son prácticas. Los ingenieros deben tener en cuenta los enormes volúmenes de aire necesarios y garantizar que el lugar de instalación tenga un espacio libre adecuado para evitar la recirculación de aire caliente.
Los sistemas evaporativos utilizan una combinación de aire forzado y un rociado continuo de agua sobre los serpentines de condensación. Este mecanismo aprovecha el calor latente de la vaporización. A medida que el agua se evapora de los serpentines calientes, absorbe enormes cantidades de calor del refrigerante dentro de los tubos. La evaporación de una libra de agua absorbe aproximadamente 1000 BTU de calor, lo que hace que este proceso sea excepcionalmente poderoso.
Este proceso es muy eficiente. Las unidades evaporativas mantienen temperaturas de condensación mucho más bajas que las unidades enfriadas por aire, lo que reduce drásticamente el consumo de energía del compresor. También requieren una huella física más pequeña que las alternativas refrigeradas por aire de la misma capacidad. El principal inconveniente es la absoluta necesidad de un tratamiento continuo del agua. Los operadores deben gestionar rigurosamente las incrustaciones minerales, el crecimiento biológico y la corrosión.
Los sistemas evaporativos son los mejores para plantas industriales a gran escala. Son el estándar de la industria para sistemas de refrigeración industriales de amoníaco donde minimizar el uso de energía del compresor es la máxima prioridad. El depósito de agua requiere una limpieza regular y las boquillas rociadoras deben inspeccionarse para garantizar una distribución uniforme del agua en todo el bloque del serpentín. Los puntos secos en un serpentín evaporativo provocan una rápida formación de incrustaciones y fallas localizadas en la transferencia de calor.
Los sistemas enfriados por agua utilizan intercambiadores de calor de placas o de carcasa y tubos ubicados dentro de la sala de la planta. Estas unidades están conectadas a un circuito de torre de enfriamiento externo separado. El agua actúa como un disipador de calor altamente estable, absorbiendo el calor del refrigerante y llevándolo al exterior a la torre de enfriamiento.
Este mecanismo proporciona temperaturas de condensación extremadamente estables independientemente de las condiciones del aire ambiente. Los intercambiadores de calor internos son muy compactos, lo que ahorra valioso espacio en la sala de máquinas. Sin embargo, este sistema requiere gestionar un circuito de agua de refrigeración secundario, bombas dedicadas y un mantenimiento exhaustivo de la torre de refrigeración.
Los sistemas enfriados por agua son mejores para instalaciones industriales de gran altura, aplicaciones marinas o plantas de fabricación que ya poseen una infraestructura de torre de enfriamiento centralizada para otros procesos. El diseño de carcasa y tubo permite la limpieza mecánica de los tubos de agua quitando las campanas de los extremos y perforando los tubos con cepillos especializados. Esto mantiene una eficiencia óptima de transferencia de calor durante décadas de uso continuo.
Tipo de condensador | Disipador de calor primario | Consumo de agua | Requisito de huella | Mejor entorno de aplicaciones |
|---|---|---|---|---|
Refrigerado por aire | Aire ambiente | Cero | muy grande | Áreas con restricción de agua, climas más fríos |
Evaporador | Aire y agua (vaporización) | Alto | Medio | Grandes plantas de amoníaco, elevadas necesidades de eficiencia energética |
Refrigerado por agua | Circuito de agua de la torre de enfriamiento | Moderado a alto | Pequeño (interior) | Instalaciones con torres de enfriamiento existentes, uso marino |
La evaluación del manejo continuo de carga comienza con el cálculo del calor total de rechazo (THR). El THR no es sólo la carga neta de refrigeración de la instalación. También debe incluir el calor de compresión añadido por los propios compresores de refrigeración. En funcionamiento continuo, los compresores funcionan a su máxima capacidad, generando cargas de calor máximas que el condensador debe disipar instantáneamente.
Debe especificar el equipo basándose en las temperaturas de diseño más desfavorables para su ubicación geográfica específica. Para las unidades enfriadas por aire, esto significa dimensionarlas en función de la temperatura máxima de bulbo seco del verano. Para unidades evaporativas y enfriadas por agua, el tamaño debe basarse en la temperatura máxima de bulbo húmedo del verano. No tener en cuenta estas variables ambientales del peor de los casos garantiza que el disipador de calor se volverá inviable durante los meses de verano, lo que provocará disparos de alta presión y tiempo de inactividad de las instalaciones.
Los ingenieros utilizan datos meteorológicos históricos, normalmente las condiciones de diseño ASHRAE 0,4% o 1%, para establecer estas líneas de base. Sin embargo, para instalaciones de proceso continuo donde el tiempo de inactividad es inaceptable, el dimensionamiento basado en la temperatura máxima histórica absoluta proporciona un margen de seguridad necesario.
Los compresores de servicio continuo requieren un suministro constante de refrigerante líquido puro. Si las burbujas de vapor, conocidas como gas flash, llegan a la válvula de expansión, la eficiencia del sistema cae en picado y el compresor puede sufrir daños mecánicos. Los condensadores de alta resistencia están diseñados con circuitos de subenfriamiento dedicados.
Estos circuitos dirigen el refrigerante líquido condensado a través de un paso adicional de serpentines en la parte inferior de la unidad. Este paso de enfriamiento adicional reduce la temperatura del líquido por debajo de su punto de saturación. El subenfriamiento adecuado garantiza que el refrigerante sea 100% líquido antes de salir del condensador, protegiendo todo el ciclo de refrigeración en condiciones de carga continua. El subenfriamiento también aumenta el efecto de refrigeración neto del sistema, proporcionando más capacidad de enfriamiento por libra de refrigerante circulado.
La selección de materiales dicta el ciclo de vida del equipo. Los ciclos térmicos continuos ejercen una tensión inmensa sobre los tubos y aletas del serpentín. Debe evaluar el cobre, el aluminio y el acero inoxidable en función de su refrigerante y entorno operativo específicos.
Cobre: Excelente transferencia de calor pero incompatible con los refrigerantes de amoníaco. Vulnerable a la corrosión por formigar en ciertos entornos industriales.
Aluminio: Ligero y muy resistente al amoniaco. A menudo se utiliza para aletas y bobinas de microcanales.
Acero inoxidable: la mejor opción para entornos industriales hostiles y sistemas con mucho amoníaco. Ofrece durabilidad y resistencia a la corrosión inigualables, aunque tiene una conductividad térmica ligeramente menor que el cobre.
Acero al carbono: Se utiliza tradicionalmente en grandes unidades de evaporación de amoníaco y se galvaniza en caliente después de la fabricación para evitar la oxidación.
Los revestimientos protectores son obligatorios en entornos industriales o costeros corrosivos. Especifique recubrimientos epóxicos, electroaletas o galvanizado en caliente aplicados en fábrica para todo el bloque del serpentín. Estos recubrimientos evitan que los productos químicos transportados por el aire o la niebla salina degraden las superficies de transferencia de calor. Los recubrimientos aplicados en el campo rara vez brindan la cobertura uniforme necesaria para proteger las filas internas profundas de un bloque de bobina grueso.
Mantener un control preciso de la presión de cabeza es fundamental durante condiciones ambientales fluctuantes, incluso cuando la carga de refrigeración interna es continua. Los variadores de frecuencia (VFD) en los ventiladores del condensador son esenciales. Los VFD permiten que los motores del ventilador suban o bajen suavemente en respuesta a sensores de presión en tiempo real.
Esto evita el fuerte desgaste mecánico causado por el rápido encendido y apagado del ventilador. Además, evalúe los tipos de motores de ventilador. Los motores con conmutación electrónica (EC) ofrecen una eficiencia de funcionamiento continuo superior en comparación con los motores de CA tradicionales. Los motores EC consumen significativamente menos electricidad a velocidades parciales y generan menos calor interno, lo que prolonga la vida útil de los cojinetes del motor. La gestión adecuada del flujo de aire también implica garantizar que la unidad esté instalada con un espacio libre adecuado. Privar de aire a los ventiladores o permitir que el aire de descarga caliente recircule nuevamente hacia las tomas destruirá la capacidad de la unidad.
El funcionamiento continuo acelera la acumulación de residuos y sarro. Para las unidades enfriadas por aire, el riesgo principal son los desechos en el aire, como polvo, polen y partículas industriales. Estos desechos obstruyen las aletas del serpentín, lo que reduce drásticamente la eficiencia de la transferencia de calor e interrumpe el cambio de fase. Para mitigar este riesgo, especifique un espacio más amplio entre las aletas para entornos polvorientos. Las aletas comerciales estándar son demasiado densas para la calidad del aire industrial. Implemente un programa de mantenimiento estricto utilizando aire comprimido o limpiadores de serpentines especializados para mantener despejado el camino del aire.
Para las unidades evaporativas y enfriadas por agua, las incrustaciones minerales son la principal amenaza. A medida que el agua se evapora, deja depósitos de calcio y magnesio en los tubos calientes. Las incrustaciones actúan como aislante y destruyen la conductividad térmica. Debes implementar sistemas automatizados de tratamiento de agua. Estos sistemas monitorean la conductividad del agua y activan automáticamente válvulas de purga para eliminar los minerales concentrados del lavabo y reemplazarlos con agua fresca de reposición. Las bombas dosificadoras de productos químicos deben inyectar inhibidores de incrustaciones y biocidas continuamente para proteger las superficies metálicas.
Las unidades de servicio pesado soportan pesos operativos significativos. Este peso aumenta drásticamente cuando los serpentines están completamente inundados con refrigerante líquido y, en el caso de las unidades evaporativas, cuando el depósito de agua está lleno. Las instalaciones montadas en el techo presentan riesgos estructurales graves.
Debe describir la necesidad de realizar revisiones integrales de ingeniería estructural antes de la instalación. La estructura del techo debe soportar el peso operativo inundado, no sólo el peso de envío seco. Además, el funcionamiento continuo del ventilador genera una vibración significativa. Implemente aisladores de vibración de resorte de alta resistencia entre el marco del condensador y el acero estructural para evitar la transmisión de vibraciones armónicas a la envolvente del edificio. La cizalladura del viento es otro factor importante para las grandes unidades enfriadas por aire. Los soportes estructurales deben estar diseñados para soportar cargas de viento máximas locales, evitando que la unidad se mueva o vuelque durante condiciones climáticas adversas.
La refrigeración industrial está fuertemente regulada en cuanto al uso de refrigerante. Debes asegurar una estricta compatibilidad entre los materiales del condensador y el refrigerante elegido. Los refrigerantes naturales como el amoníaco (NH3) y el dióxido de carbono (CO2) están reemplazando a los refrigerantes sintéticos de bajo PCA en grandes instalaciones debido a las regulaciones ambientales.
El amoníaco es altamente corrosivo para el cobre y el latón. Un sistema de amoníaco requiere tubos de acero al carbono, acero inoxidable o aluminio. El uso de componentes de cobre en un sistema de amoníaco provocará una falla rápida y catastrófica. Los sistemas de CO2 funcionan a presiones extremadamente altas, lo que requiere tubos especializados de acero inoxidable de paredes gruesas para manejar las presiones operativas transcríticas de forma segura. El diseño de la tubería debe adaptarse a estas altas presiones, utilizando válvulas de alivio adecuadas y conexiones soldadas para garantizar la integridad absoluta del sistema bajo carga continua.
El funcionamiento continuo exige diseños que permitan la limpieza y el reemplazo de componentes sin necesidad de apagar completamente el sistema. Al evaluar el equipo, dé prioridad a las unidades con paneles de ventilador con bisagras, engrasadores externos para cojinetes del motor y puertas de acceso fácilmente extraíbles. Si un técnico tiene que desatornillar cincuenta sujetadores solo para inspeccionar una boquilla rociadora, el mantenimiento se pospondrá, lo que provocará fallas prematuras.
Las unidades evaporativas deben contar con grandes trampillas de acceso al depósito de agua y eliminadores de deriva. Las unidades enfriadas por aire deben tener puertas de limpieza entre las losas de los serpentines si se agrupan varios serpentines juntos. Cuanto más fácil sea el acceso al equipo, más probabilidades habrá de que el equipo de mantenimiento realice las tareas preventivas necesarias.
El funcionamiento continuo acelera el desgaste. La especificación de redundancia afecta directamente el tiempo de actividad de las instalaciones. En lugar de depender de un único bloque de bobinas masivo, considere bobinas de doble circuito o instalar varias unidades más pequeñas. Si falla el motor de un ventilador o se produce una fuga en un serpentín en un sistema de circuito dual, puede aislar la sección dañada mientras el resto de la unidad continúa proporcionando capacidad de enfriamiento parcial.
Las configuraciones de ventiladores redundantes también proporcionan una red de seguridad. Si falla un ventilador en una unidad de seis ventiladores, los VFD pueden acelerar los cinco ventiladores restantes para compensar, manteniendo la presión del cabezal hasta que se instale un motor de reemplazo. Este nivel de redundancia es obligatorio para instalaciones de proceso continuo donde una pérdida total de refrigeración significa perder millones de dólares en producto.
Inicie un cálculo integral de la carga de la instalación que incluya tanto las cargas máximas de enfriamiento como el calor total de compresión del compresor.
Realice una prueba profesional de la calidad del agua para determinar los requisitos exactos del tratamiento químico si considera un sistema evaporativo.
Realice una revisión de ingeniería estructural de la ubicación de instalación propuesta para verificar que pueda soportar el peso operativo inundado de los equipos industriales.
Consulte con un ingeniero en refrigeración industrial autorizado para finalizar las especificaciones del material del serpentín según el refrigerante seleccionado y los extremos ambientales locales.
R: Normalmente entre 15 y 25 años. Esta vida útil depende en gran medida del mantenimiento. Para las unidades evaporativas, la estricta calidad del tratamiento del agua determina la longevidad. Para las unidades enfriadas por aire, la frecuencia constante de limpieza del serpentín evita fallas prematuras.
R: A medida que aumenta la temperatura del aire ambiente, el diferencial de temperatura entre el aire (disipador de calor) y el refrigerante se reduce. Esto reduce la eficiencia de la transferencia de calor, impide el cambio de fase de vapor a líquido y obliga a los compresores a trabajar más.
R: Los modelos de servicio pesado cuentan con paredes de tubo más gruesas, mayor espacio entre aletas para evitar obstrucciones, motores de ventilador de grado industrial, circuitos de subenfriamiento dedicados y materiales diseñados para soportar vibraciones continuas y estrés térmico.
R: La capacidad se calcula determinando el calor total de rechazo (THR). El THR es igual a la carga neta de enfriamiento de la instalación más el calor de compresión agregado por los compresores de refrigeración.
R: Los condensadores evaporativos son el estándar de la industria para grandes sistemas de amoníaco debido a su alta eficiencia. Las unidades enfriadas por aire de acero inoxidable o aluminio se utilizan donde el agua es restringida. No se pueden utilizar componentes de cobre.
R: Las cargas continuas requieren un monitoreo visual y automatizado diario. Realizar inspecciones mecánicas mensuales a correas, motores y calidad del agua. La limpieza profunda del serpentín debe realizarse al menos cada dos años o trimestralmente, dependiendo de los desechos ambientales.
