La mala distribución del flujo de aire en el almacenamiento en frío crea puntos cálidos y acelera la acumulación de escarcha. Obliga a los equipos a funcionar durante más tiempo y amenaza directamente la integridad del producto. Los administradores de instalaciones a menudo se centran exclusivamente en la capacidad de refrigeración bruta. Subestiman cómo se mueve realmente el aire a través del espacio. Un patrón de flujo de aire especificado incorrectamente produce ciclos cortos y zonas muertas. Compromete el coeficiente de rendimiento (COP) y provoca una estabilidad de carga errática.
Seleccionar la configuración correcta requiere hacer coincidir la geometría de la sala y la disposición de las estanterías con diseños de equipos específicos. Debe alinear las cargas térmicas con el hardware mecánico correcto. Esta guía explica cómo evaluar con precisión los patrones de flujo de aire. Aprenderá a dimensionar el equipo para lograr giros de aire óptimos. Le mostraremos cómo seleccionar una unidad que garantice la estabilidad de la carga a largo plazo y un funcionamiento eficiente.
Los giros de aire dictan la estabilidad: el almacenamiento en frío eficaz requiere giros de aire básicos (normalmente más de 20 por hora) distribuidos uniformemente en toda la carga del producto, no solo una alta velocidad en el punto de descarga.
Selección de unidades de geometría: el flujo de aire longitudinal funciona mejor para habitaciones profundas, mientras que los patrones de descarga dual montados en el centro resuelven el enfriamiento desigual en espacios amplios y con poco espacio libre.
La distancia de proyección no es negociable: las habitaciones de más de 30 pies generalmente requieren configuraciones de múltiples ventiladores capaces de mantener CFM específicos y umbrales de presión estática para evitar zonas muertas.
Las obstrucciones alteran el rendimiento: la orientación de los estantes y la densidad de apilamiento del producto cambiarán fundamentalmente el patrón de flujo de aire efectivo de un evaporador, lo que requerirá una mitigación proactiva durante la fase de diseño.
El diseño del serpentín da forma al flujo de aire: El diseño físico del serpentín, incluido el espaciado de las aletas, dicta directamente cómo la cámara fría respira, se congela y se estabiliza bajo cargas pesadas de productos.
Establezca requisitos básicos antes de seleccionar el equipo. La uniformidad de la temperatura en todo el espacio de almacenamiento dicta el éxito del sistema. Necesita deltas de temperatura aceptables entre el aire de suministro y de retorno. El control de la humedad evita la degradación del producto y el exceso de escarcha. La estabilidad general de la carga garantiza que sus compresores no trabajen demasiado. Una instalación exitosa mantiene estrictas tolerancias de temperatura independientemente de las condiciones ambientales externas. Debes medir estas métricas en los rincones más alejados de la habitación. No confíe únicamente en las lecturas cercanas a los ventiladores de descarga. Los técnicos de campo a menudo encuentran una variación de 5 grados a solo seis metros de un pasillo cuando el flujo de aire no logra penetrar los estantes.
El almacenamiento en frío eficaz depende de rotaciones de aire constantes por hora. Los estándares de la industria normalmente exigen de 20 a 30 vueltas de aire por hora para el almacenamiento estándar. Esto se calcula dividiendo el volumen total de la habitación por la producción de pies cúbicos por minuto (CFM) de sus ventiladores y luego multiplicándolo por 60. El volumen por sí solo se queda corto. Debes emparejar CFM con la velocidad adecuada. La alta velocidad penetra eficazmente en cargas densas de productos. La velocidad excesiva provoca quemaduras en el congelador en productos sensibles como verduras de hojas verdes o carne fresca. Debe equilibrar el volumen del flujo de aire con la resistencia física creada por sus paletas. La distribución adecuada garantiza que cada palet reciba una refrigeración adecuada sin zonas muertas.
Aplicación de almacenamiento | Giros de aire recomendados (por hora) | Perfil de velocidad | Objetivo de flujo de aire primario |
|---|---|---|---|
Productos congelados envasados | 20 - 25 | Alto | Penetración profunda a través de palets densos. |
Productos frescos/Florales | 30 - 40 | Bajo a Medio | Mantenimiento de alta humedad, evita la eliminación de la humedad. |
Procesamiento/preparación de carne | 15 - 20 | Bajo (sin corrientes de aire) | Comodidad del personal, temperatura ambiente estable. |
Congelación explosiva | 60 - 100+ | Extremo | Eliminación rápida del calor, rompe los límites térmicos. |
El caudal másico eficiente afecta directamente el rendimiento del sistema. La temperatura del aire de retorno determina la intensidad con la que trabaja su compresor. Un bien ubicado evaporador captura el aire caliente de retorno de manera eficiente. Esto optimiza el intercambio de entalpía a través del serpentín de enfriamiento. Un mejor intercambio de calor mejora el coeficiente de rendimiento (COP) del compresor. Un COP más alto significa un menor consumo de energía para la misma potencia de refrigeración. Un flujo de aire deficiente obliga al sistema a ejecutar ciclos más largos. Esto consume más energía y aumenta el desgaste mecánico de todo el circuito de refrigeración. Cuando el aire de retorno pasa por alto el producto y realiza ciclos cortos de regreso a los ventiladores, el compresor funciona continuamente mientras la habitación permanece caliente.
Los patrones deficientes del flujo de aire de retorno crean picos de humedad localizados. La humedad se acumula en áreas estancadas y eventualmente migra al serpentín. El espaciado inadecuado de las aletas de la bobina agrava este problema. Las aletas apretadas atrapan la humedad rápidamente. Esto provoca un rápido congelamiento del serpentín y un flujo de aire restringido. Las fuertes heladas obligan al sistema a realizar frecuentes ciclos de descongelación. La descongelación drena energía e introduce calor no deseado en la habitación. Debe seleccionar un espacio entre aletas que coincida con su carga de humedad. El flujo de aire adecuado elimina la humedad de manera uniforme. Esto evita la rápida formación de puentes de hielo y mantiene una eficiencia de enfriamiento constante.
Mida los niveles de humedad en la entrada de aire de retorno durante las horas pico de carga para establecer una línea de base.
Inspeccione la cara del serpentín en busca de patrones de escarcha desiguales, que indican un flujo de aire bloqueado en un lado de la unidad.
Ajuste los termostatos de terminación de descongelación para finalizar los ciclos según la temperatura real del serpentín en lugar de límites de tiempo arbitrarios.
Elimine cualquier obstrucción física dentro de un radio de tres pies de la descarga del ventilador para evitar el rebote del aire.
Este patrón coloca la unidad en un extremo de la habitación. Los ventiladores soplan aire frío directamente a lo largo del espacio. Funciona mejor en habitaciones estrechas y profundas con estanterías paralelas. El aire recorre los pasillos y regresa por el techo o el suelo. Debe evaluar cuidadosamente la distancia de lanzamiento requerida. Esta configuración requiere que los ventiladores de alto alcance lleguen a la pared opuesta. Si la habitación excede la distancia de alcance máxima de la unidad, se forman fuertes gradientes de temperatura. El otro extremo permanece caliente mientras que el cercano se congela. Los ingenieros suelen especificar ventiladores de refuerzo secundarios para habitaciones que superan los 50 pies de largo para mantener la velocidad.
Las unidades de doble descarga extraen aire caliente del centro de la habitación. Descargan aire frío en dos direcciones opuestas simultáneamente. Este patrón se adapta perfectamente a habitaciones amplias y áreas de preparación. Funciona excepcionalmente bien en espacios con techos bajos. La doble descarga minimiza las fuertes corrientes de aire para el personal que trabaja debajo. Reduce la distancia de lanzamiento requerida a la mitad en comparación con las configuraciones longitudinales. Esto proporciona una distribución de aire muy estable en superficies amplias. Evita los ciclos cortos al mantener físicamente separadas las corrientes de aire de suministro y retorno. Las salas de procesamiento de carne y los refrigeradores florales dependen en gran medida de esta configuración para proteger a los trabajadores y los productos delicados.
Los patrones debajo dirigen el aire hacia abajo o a lo largo de las paredes perimetrales. Esto crea un circuito de convección circular alrededor del producto. Maneja eficazmente el almacenamiento a granel de alta densidad. Este patrón funciona cuando el flujo de aire del nivel superior se enfrenta al bloqueo de paletas altas. Requiere un estricto cumplimiento de las normas de separación del suelo. Debe mantener un espacio adecuado entre paletas para que circule el aire. Si los palés se apoyan directamente en el suelo, se rompe el circuito de convección. Esto conduce a zonas muertas inmediatas y productos a granel estropeados. Los administradores de las instalaciones deben pintar líneas de separación en el piso para evitar que los operadores de montacargas empujen las paletas contra las paredes.
Patrón de flujo de aire | Mecanismo | Mejor caso de uso | Riesgo primario |
|---|---|---|---|
Longitudinal | Sopla aire de un extremo a otro a lo largo de la habitación. | Habitaciones estrechas y profundas; estanterías paralelas. | gradientes de temperatura si la distancia de lanzamiento es insuficiente. |
Doble descarga | Tira desde el centro, sopla en dos direcciones opuestas. | Habitaciones amplias, techos bajos, áreas de preparación. | Requiere espacio despejado en el techo; vulnerable a paletas apiladas muy alto. |
Tiro inferior | Dirige el aire hacia abajo para crear un bucle perimetral. | Almacenamiento a granel de alta densidad. | Falla completamente sin espacios libres estrictos para el piso y la pared. |

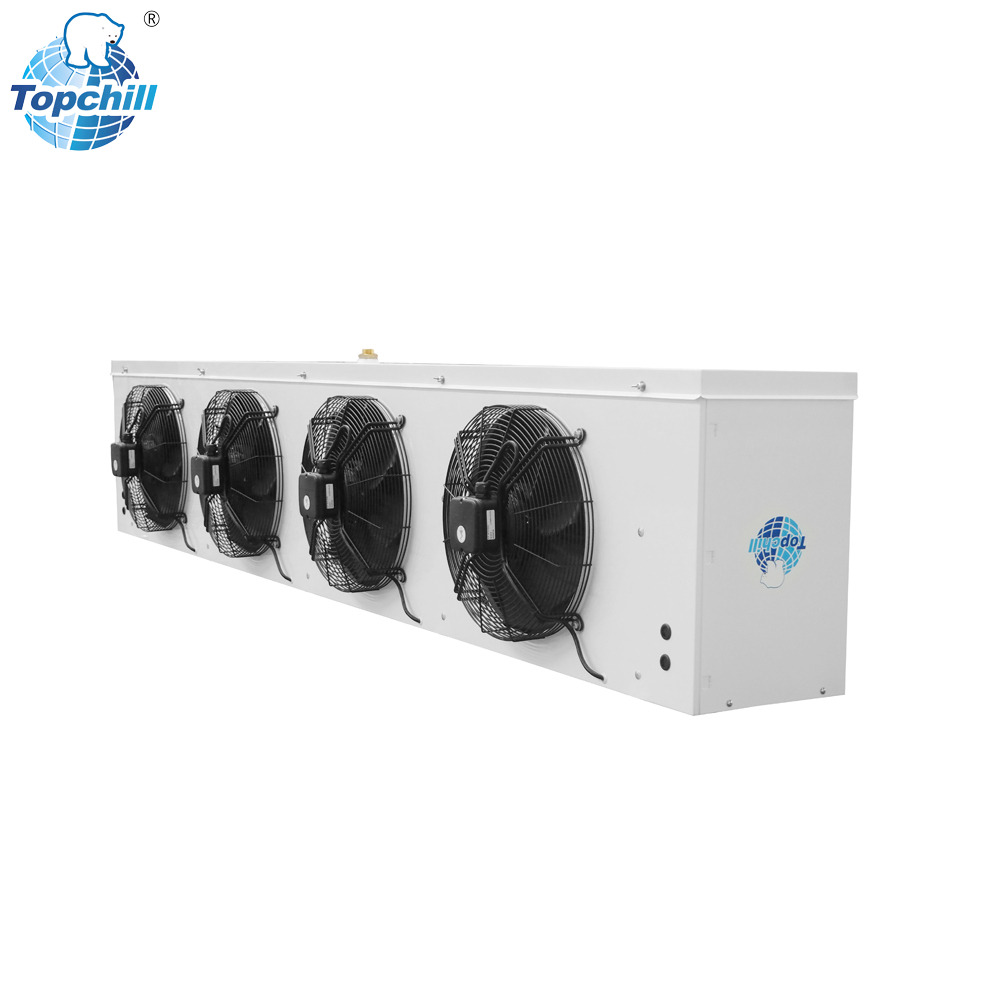

La unidad de refrigeración montada en el techo sigue siendo el estándar de la industria para visitas comerciales sin cita previa. Maneja el almacenamiento a mediana escala de manera eficiente. Debes evaluar cuidadosamente las configuraciones de los ventiladores. Decida entre diseños dibujables y soplados según su diseño. Los ventiladores de extracción impulsan el aire a través del serpentín, ofreciendo una mejor distribución. Los ventiladores de soplado empujan el aire, lo que aumenta la velocidad pero reduce la propagación. Evaluar la facilidad de acceso para mantenimiento. Asegúrese de que la unidad se alinee perfectamente con los patrones de flujo de aire longitudinales previstos. La altura de montaje adecuada evita que el viento golpee directamente las caras de la plataforma. Los instaladores deben dejar al menos 18 pulgadas de espacio libre detrás de la unidad para permitir el acceso irrestricto del aire de retorno.
Las estrictas limitaciones espaciales requieren soluciones de hardware específicas. Un enfriador de aire compacto para cámara frigorífica ofrece un diseño de perfil bajo. Estas unidades encajan en vestidores modulares con techos bajos. Debe sopesar las ventajas y desventajas entre la huella física y la producción de CFM. Los ventiladores más pequeños mueven menos aire. Debe colocar estas unidades con cuidado para evitar ciclos cortos. No los monte demasiado cerca de las paredes adyacentes. Asegúrese de que los productos apilados en altura no bloqueen la ruta de descarga. Las unidades compactas requieren carriles despejados y sin obstáculos para funcionar correctamente. Sirven bien en restaurantes sin cita previa donde el espacio es escaso, pero fallan en almacenes industriales de alta densidad.
Debes diferenciar los sistemas según la sensibilidad de tu producto almacenado. Los productos empaquetados toleran flujos de aire agresivos. Los productos frescos y las flores requieren un manejo cuidadoso. Los sistemas de alta velocidad garantizan una penetración profunda en estanterías densas. Impulsan aire frío a través de espacios reducidos entre palets. Los sistemas de baja velocidad evitan la eliminación de humedad en productos no empaquetados. Mantienen altos niveles de humedad sin resecar el producto. Seleccione el perfil de velocidad que coincida con su inventario. No coincidir la velocidad con el tipo de producto garantiza la pérdida de inventario y fallas operativas.
La capacidad de enfriamiento básica no garantiza un flujo de aire adecuado. Debes evaluar CFM, presión estática y distancia de lanzamiento juntos. Las habitaciones largas exigen un movimiento de aire agresivo. Para distancias superiores a 30 pies, especifique configuraciones de ventilador doble o triple. Estas unidades deben entregar al menos 1200 CFM a 0,5 pulgadas de presión estática. La alta presión estática empuja el aire a través de obstrucciones físicas. Garantiza que el aire frío llegue a la pared trasera. Si ignoras la presión estática, el aire simplemente cae al suelo en la mitad de la habitación.
Mida la longitud total de la habitación desde la descarga del ventilador hasta la pared opuesta.
Consulte las tablas de distancias de proyección del fabricante según su presión estática operativa específica.
Verifique que la velocidad terminal en la pared del fondo se mantenga por encima de 50 pies por minuto para garantizar una circulación de retorno adecuada.
Instale enderezadores de aire en las protecciones del ventilador si la corriente de aire se dispersa demasiado rápido.
El hardware moderno ofrece importantes ahorros operativos. Debe buscar un enfriador de aire energéticamente eficiente para reducir los gastos generales a largo plazo. Evaluar unidades equipadas con motores con conmutación electrónica (EC). Los motores EC consumen una fracción de la energía utilizada por los motores tradicionales de polos sombreados. Los controles del ventilador de velocidad variable permiten que el sistema disminuya durante períodos de baja carga. Los algoritmos de descongelación inteligentes representan otra mejora importante. Responden al espesor real de la escarcha en la bobina. Esto evita ciclos de calentamiento innecesarios impulsados por temporizadores mecánicos obsoletos.
La diferencia de temperatura entre el serpentín y el aire de la habitación dicta los niveles de humedad. Debe evaluar este delta de temperatura (TD) según el tipo de producto. Un delta estándar de 10-12°C funciona bien para productos envasados en general. Elimina suficiente humedad para mantener la habitación seca. Los productos frescos requieren una TD mucho más estricta para mantener una humedad alta. Las aplicaciones extremas exigen cálculos diferentes. Operar en un ambiente de congelación a -40 °C lo cambia todo. La humedad se congela instantáneamente al entrar en contacto con la bobina. Debe diseñar para una rápida mitigación de las heladas y una recuperación agresiva del flujo de aire.
Categoría de producto | Temperatura ambiente objetivo | Delta de temperatura recomendado (TD) | Objetivo de humedad |
|---|---|---|---|
Carnes Envasadas / Lácteos | 2°C a 4°C | 10 ºC - 12 ºC | Moderado (75% - 85%) |
Verduras de hoja verde/hortalizas | 0°C a 2°C | 6°C - 8°C | Alto (90% - 95%) |
Almacenamiento en congelación | -20°C a -25°C | 10 ºC - 15 ºC | Bajo (la eliminación de la humedad es prioridad) |
El espacio entre las aletas del serpentín determina cuánto tiempo funciona su sistema entre desescarches. Esto se mide en aletas por pulgada (FPI). Seleccione su FPI según la temperatura objetivo y la carga de humedad esperada. Una bobina de 4 FPI funciona mejor para congeladores y refrigeradores con alta humedad. La mayor distancia evita la rápida formación de puentes de hielo. Permite que el aire fluya incluso cuando se acumula escarcha. Una bobina de 6 FPI es adecuada para almacenamiento seco a temperatura media. Las aletas más estrechas ofrecen más superficie para el intercambio de calor. Se ahogan rápidamente si se les expone a altas cargas de humedad. Las instalaciones de procesamiento de carne a menudo bajan a 3 FPI para manejar las enormes cargas de vapor generadas durante los turnos de lavado.
Las obstrucciones físicas destruyen los patrones de flujo de aire previstos. Las estanterías perpendiculares actúan como un enorme deflector. Los palés demasiado apilados bloquean completamente el flujo de aire. Cuando el aire golpea una pared sólida de producto, se desvía hacia abajo y crea graves zonas muertas detrás del estante. Debe mitigar esto durante la fase de diseño. Alinee su flujo de aire longitudinal paralelo a los pasillos de estanterías. El aire debe viajar por los carriles abiertos. Hacer cumplir estrictas alturas máximas de carga. Mantenga un espacio libre mínimo de 18 pulgadas entre la parte superior de las tarimas y el techo. Los operadores de montacargas necesitan marcadores visuales claros para evitar que apilen productos en la corriente de aire.
Los ciclos cortos ocurren cuando el aire suministrado rebota en las obstrucciones cercanas. El aire frío regresa inmediatamente al serpentín de admisión. Esto engaña al termostato para que apague el sistema prematuramente. El área cercana a la unidad se congela, mientras que los rincones de la habitación permanecen calientes. Para mitigar esto, utilice un evaporador de almacenamiento en frío equipado con rejillas ajustables. Dirija el flujo de aire lejos de los obstáculos inmediatos. Asegúrese de distancias mínimas de separación de las paredes adyacentes. Nunca instale una unidad en un rincón estrecho donde el aire no pueda expandirse.
Las puertas de mucho tráfico introducen cargas térmicas masivas. Cada vez que se abre la puerta entra aire cálido y húmedo a la habitación. Esto interrumpe inmediatamente el circuito de flujo de aire interno. La humedad viaja directamente a la superficie más fría y congela la bobina. Debes mitigar la infiltración agresivamente. Coloque la unidad lejos de la alineación directa con las puertas principales. No permita que los ventiladores introduzcan aire exterior directamente en la entrada. Integre cortinas de aire industriales en todas las entradas de alto tráfico. Las cortinas de tiras también proporcionan una barrera física contra la migración de la humedad.
Instale cortinas de aire de alta velocidad en el lado cálido de la puerta.
Monte la unidad de enfriamiento al menos a quince pies de las puertas de carga principales.
Incline la descarga del ventilador en dirección opuesta a la abertura de la puerta para evitar que se cree un efecto de vacío.
Utilice puertas enrollables rápidas para minimizar el tiempo total de apertura durante el tráfico de montacargas.
Realice un cálculo integral de la carga de calor para determinar los CFM exactos y los requisitos de presión estática antes de comprar el equipo.
Trace todas las posiciones de los pallets y orientaciones de las estanterías en el plano de planta para garantizar una alineación paralela del flujo de aire con la descarga del ventilador.
Especifique motores EC de velocidad variable y controladores de descongelación inteligentes en la programación de su equipo para reducir el consumo de energía fuera de las horas pico.
Consulte a un ingeniero en refrigeración para verificar las capacidades de distancia de alcance si su cuarto de almacenamiento supera los 30 pies de largo.
Establezca y haga cumplir límites estrictos de altura de apilamiento con su equipo de almacén para mantener una ruta de aire de retorno despejada al nivel del techo.
R: El estándar de la industria requiere de 20 a 30 vueltas de aire por hora. Esto se calcula dividiendo el volumen total de la habitación por la salida CFM del ventilador. Las cargas de productos de alta densidad requieren mayores vueltas de aire para asegurar la penetración. El almacenamiento de baja densidad opera eficientemente más cerca de la línea base de 20 turnos.
R: Una mala ubicación hace que el aire suministrado rebote en las paredes y regrese inmediatamente al serpentín. Este ciclo corto crea una acumulación de humedad localizada. La humedad se congela rápidamente, provocando una grave formación de escarcha en el serpentín. Esto requiere ciclos frecuentes de descongelación, lo que introduce calor y provoca fluctuaciones erráticas de temperatura.
R: Sí, pero debes seleccionar el perfil correcto. Las unidades estándar soplan directamente sobre los productos de primer nivel, provocando quemaduras en el congelador. En espacios de poco espacio libre, utilice unidades de descarga doble montadas en el centro o de perfil bajo. Estos diseños extraen aire del centro y soplan hacia afuera, evitando corrientes de aire directas hacia abajo.
R: Las unidades comerciales estándar suelen cubrir hasta 30 pies de manera efectiva. Más allá de esta distancia, la velocidad del aire cae, creando zonas cálidas y muertas en el otro extremo de la habitación. Para habitaciones más largas, debe especificar unidades especializadas de alto tiro con ventiladores dobles o triples y mayor presión estática.
R: Los entornos de congelación profunda hacen que la humedad ambiental se congele instantáneamente al entrar en contacto con el serpentín. Esto requiere un espaciamiento de aletas mucho más amplio, generalmente 4 FPI o menos, para evitar la rápida formación de puentes de hielo. También necesita mecanismos de descongelación muy robustos para eliminar el hielo y restablecer rápidamente el flujo de aire adecuado.
R: La orientación de las estanterías dicta cómo se mueve el aire a través del espacio. Si los pasillos discurren paralelos al flujo de aire, canalizan el aire frío de manera eficiente hacia la pared trasera. Si los estantes se ubican perpendicularmente, actúan como deflectores físicos, bloqueando el aire y creando zonas cálidas severas detrás de las paletas.
R: Los ciclos cortos se deben principalmente a vías de aire de retorno bloqueadas o a una mala ubicación de la unidad. Si el aire suministrado se desvía de los palés apilados en gran altura o de las paredes cercanas, regresa directamente a la entrada. Las unidades de gran tamaño también reducen la temperatura inmediata del aire demasiado rápido, lo que engaña al termostato para que se apague antes de tiempo.
