La refrigeración industrial bajo cero conlleva riesgos excepcionalmente altos. Las fluctuaciones de temperatura provocan pérdidas catastróficas de productos y las fallas de los equipos provocan tiempos de inactividad operativos masivos. Los sistemas estándar de un solo compresor tienen dificultades en estos entornos exigentes. Los sistemas de expansión directa habitualmente no logran gestionar las cargas térmicas variables de manera efectiva y no pueden mantener un flujo de refrigerante constante en instalaciones de gran escala. Los administradores de instalaciones necesitan una solución sólida y especializada. La unidad de tornillo paralelo de bomba de barril de baja temperatura resuelve exactamente estos problemas. Separa el suministro de líquido de la compresión de vapor, proporcionando una eficiencia inigualable para aplicaciones industriales de servicio pesado. Esta guía de evaluación técnica desglosa la mecánica, los casos de uso y las compensaciones de implementación de esta tecnología de refrigeración avanzada. Aprenderá cómo dimensionar el equipo, mitigar los riesgos de instalación y maximizar el tiempo de actividad del sistema.
La bomba de barril funciona como el corazón de la red de suministro de líquido. Suministra refrigerante líquido a los evaporadores a una presión constante y confiable. Este mecanismo forma la base de un sistema de circulación de bomba robusto . La bomba utiliza un diseño de desplazamiento positivo de doble tornillo. Cuenta con una distintiva carcasa de barril en forma de ocho. Dentro de esta carcasa, dos rotores helicoidales entrelazados funcionan en tándem. Un rotor tiene una rosca a la derecha, mientras que el otro tiene una rosca a la izquierda. Esta geometría opuesta atrapa y mueve el fluido axialmente, evitando el bloqueo de vapor y eliminando los riesgos de cavitación.
El diseño destaca en el manejo de fluidos altamente volátiles. Procesa fácilmente refrigerantes de baja viscosidad que caen por debajo de 1 cP a temperaturas bajo cero. También gestiona mezclas gaseosas sin perder cebado. El conjunto completo del cilindro alberga varios componentes críticos diseñados para una operación industrial continua. Los deflectores internos evitan el chapoteo del líquido y el arrastre de vapor, lo que garantiza que solo el líquido sólido ingrese a la succión de la bomba. Los sensores de nivel de precisión monitorean el inventario de líquido continuamente y envían datos al panel de control central para evitar el funcionamiento en seco.

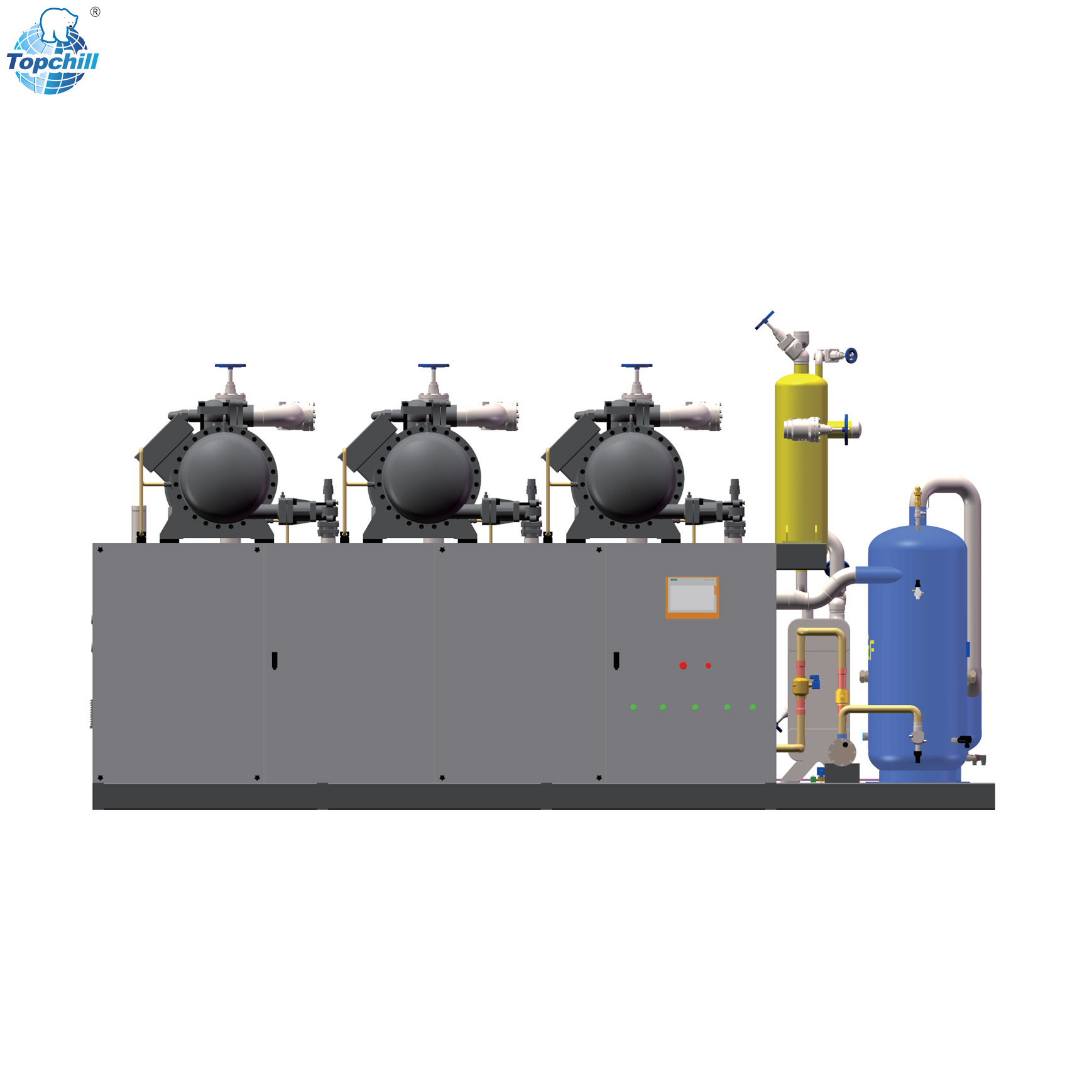

Los compresores de doble tornillo en paralelo funcionan en un circuito de refrigeración compartido. Esta arquitectura cambia fundamentalmente la forma en que se genera la capacidad de enfriamiento. Un patín de compresor estándar monta varios compresores en un solo marco estructural. Estos compresores de tornillo paralelo descargan en un separador de aceite compartido y extraen líquido de un receptor de líquido común. El patín cuenta con paneles de indicadores centralizados para un diagnóstico visual inmediato. Los sistemas integrados de protección de seguridad de alta y baja presión monitorean todo el rack y apagan los compresores individuales antes de que ocurra una falla catastrófica.
La gestión compartida del petróleo es una característica definitoria de las configuraciones paralelas. Un cabezal de descarga común recoge el gas caliente de todos los compresores activos. Este enfoque centralizado reduce la complejidad de las tuberías y garantiza un retorno de aceite uniforme en todos los compresores en funcionamiento. El separador de aceite utiliza filtros coalescentes para eliminar la neblina microscópica de aceite del gas de descarga y devolverlo a un depósito compartido. A partir de ahí, un sistema activo de distribución de aceite devuelve lubricación a cada compresor en función de su tiempo de funcionamiento y carga específicos.
El flujo de refrigerante sigue una ruta precisa y diseñada. El vapor sale de los evaporadores y entra en la unidad de tornillo paralelo. Los compresores elevan la presión y la temperatura. El gas pasa a través del condensador y se convierte en un líquido a alta presión. Este líquido se expande hacia el receptor de baja presión. Luego, la unidad de refrigeración de bomba de barril extrae este líquido subenfriado y lo conduce hacia los evaporadores de toda la instalación.
Esto crea un sistema mecánico de sobrealimentación. La bomba suministra más líquido del que los evaporadores pueden realmente eliminar. Esta sobrealimentación garantiza que los tubos internos del evaporador permanezcan completamente mojados. Los tubos completamente humedecidos maximizan el coeficiente de intercambio de calor interno. La eficiencia de la transferencia de calor aumenta drásticamente en comparación con las bobinas agotadas. El exceso de líquido y el vapor generado regresan al receptor de baja presión, donde el gas regresa a los compresores y la bomba recircula el líquido.
Las demandas de refrigeración fluctúan enormemente en las instalaciones industriales. La carga del producto, el clima ambiental y los cambios de turno alteran la carga térmica. Las unidades paralelas se adaptan encendiendo y apagando los compresores. El sistema de control hace coincidir la capacidad activa del compresor con la demanda de enfriamiento en tiempo real. Esta adaptación precisa de la carga representa una enorme ganancia de eficiencia. Cuando la instalación requiere solo el 40% de su capacidad, el sistema hace funcionar solo los compresores necesarios en su punto de máxima eficiencia.
Compare esto con un solo compresor grande. Los compresores grandes utilizan descarga de válvula deslizante para reducir la capacidad. Hacer funcionar un compresor enorme al 30% de su capacidad desperdicia una cantidad significativa de energía. La eficiencia del motor cae drásticamente en condiciones de carga parcial profunda. Un bastidor paralelo simplemente apaga los compresores innecesarios. Los compresores activos restantes funcionan con máxima eficiencia cerca de la carga completa, lo que reduce drásticamente el consumo eléctrico general de la planta.
Las bombas alternativas estándar crean intensas pulsaciones de fluido. Esta pulsación provoca fatiga por vibración en tuberías rígidas, lo que provoca soldaduras agrietadas y fugas catastróficas de refrigerante. El mecanismo de doble tornillo de la bomba de barril elimina este problema. Proporciona un flujo continuo y sin pulsaciones. Esta entrega suave protege toda la red de tuberías del estrés mecánico, extendiendo la vida útil de las válvulas, accesorios y serpentines del evaporador.
Resulta vital cuando se bombean fluidos volátiles y de baja viscosidad. El flujo de refrigerante estable se traduce directamente en uniformidad de temperatura. Las aplicaciones críticas exigen un control exacto de la temperatura. Las instalaciones de almacenamiento de productos farmacéuticos requieren una desviación de temperatura cero para proteger los productos biológicos sensibles. Las operaciones de congelación rápida dependen de la eliminación constante del calor para formar microcristales en los productos alimenticios. El flujo estable garantiza que estos estrictos parámetros se cumplan de manera consistente, turno tras turno.
Las fallas de los equipos son inevitables en la industria pesada. Los sistemas paralelos mitigan inherentemente este riesgo. Si un compresor requiere mantenimiento de emergencia, el sistema no falla. Los compresores restantes aceleran para mantener la carga inicial. Las operaciones de las instalaciones continúan sin interrupción. Los equipos de mantenimiento pueden aislar el compresor defectuoso, realizar reparaciones y volver a ponerlo en funcionamiento sin tener que apagar el proceso de enfriamiento principal.
Esta redundancia conlleva enormes implicaciones financieras. En muchos sectores, el tiempo de inactividad equivale al deterioro inmediato del producto. El almacenamiento de medicamentos y vacunas no puede tolerar una pérdida de enfriamiento. Las líneas de procesamiento de alimentos y congelación rápida se detienen por completo si aumentan las temperaturas. Los procesos de fabricación de productos químicos pueden volverse inestables o peligrosos. Las unidades paralelas salvaguardan estas operaciones de alto valor mediante un tiempo de actividad continuo, actuando como una póliza de seguro contra fallas catastróficas de las instalaciones.
La selección del equipo adecuado comienza con el refrigerante primario. Las plantas industriales suelen utilizar amoníaco (NH3), dióxido de carbono (CO2) o mezclas sintéticas de bajo PCA. Cada fluido exhibe propiedades termodinámicas únicas. El amoníaco ofrece una eficiencia excelente pero requiere tuberías de acero y estrictos protocolos de seguridad. El CO2 opera a presiones extremas, lo que exige tuberías de paredes gruesas y válvulas especializadas. Las mezclas sintéticas se comportan de manera diferente bajo un vacío profundo y requieren sellos de elastómero específicos.
La viscosidad del fluido dicta la ingeniería interna de la bomba de barril. A temperaturas bajo cero, la viscosidad del líquido suele caer por debajo de 1 cP. Este fluido ultrafino puede pasar por los rotores de las bombas estándar, lo que reduce la eficiencia volumétrica. Los ingenieros deben especificar tolerancias de mecanizado exactas para los perfiles de tornillo. La selección de materiales para los componentes internos de la bomba debe tener en cuenta la contracción térmica. Las aleaciones de acero endurecido especializadas evitan la irritación y garantizan que la bomba mantenga la presión incluso con refrigerantes altamente volátiles y de baja viscosidad.
| Tipo de refrigerante | Presión de funcionamiento | Viscosidad a -40 °C | Requisitos del material |
|---|---|---|---|
| Amoníaco (NH3) | Bajo a moderado | Muy bajo (<0,3 cP) | Acero al carbono, acero inoxidable (sin cobre) |
| Dióxido de carbono (CO2) | muy alto | Bajo | Acero de alta resistencia, elastómeros especializados |
| Mezclas sintéticas | Moderado | Moderado | Compatible con cobre y acero |
Un dimensionamiento preciso requiere calcular la carga térmica total. Los ingenieros determinan las toneladas de refrigeración (TR) o kilovatios (kW) necesarias en función del rendimiento del producto, las cargas de transmisión y la infiltración. Deben equilibrar esta capacidad con la huella física de la sala de máquinas. El espacio suele ser un lujo en las instalaciones existentes, lo que requiere soluciones de distribución creativas y diseños de equipos compactos.
Los compresores paralelos ofrecen distintas ventajas en cuanto a ahorro de espacio. Montar varios compresores en un solo marco condensa el espacio ocupado. Comparten un único separador de petróleo masivo. Utilizan un receptor común y un panel de control centralizado. Esta integración vertical y consolidada libera un valioso espacio en comparación con las unidades independientes. También simplifica las tuberías de campo, ya que los contratistas solo necesitan conectarse a cabezales de succión y descarga únicos en el patín.
La refrigeración industrial moderna de baja temperatura se basa en una automatización avanzada. La integración del controlador lógico programable (PLC) es obligatoria. El PLC actúa como cerebro del rack paralelo. Ejecuta la lógica de etapas, monitorea los parámetros de seguridad y optimiza la velocidad de la bomba según la demanda del sistema. El sistema de control debe interactuar perfectamente con la red SCADA general de la instalación.
El sistema requiere telemetría integral para funcionar de manera segura. Los sensores deben realizar un seguimiento continuo de las presiones de succión y descarga. Las protecciones de alta y baja presión deben provocar paradas instantáneas durante las fallas. Los sensores de temperatura del aceite previenen la falla de la lubricación. Los interruptores de presión diferencial de la bomba confirman el flujo de fluido real. Los estados del variador de frecuencia (VFD) proporcionan datos de velocidad del motor en tiempo real. Todos estos datos permiten a los operadores establecer tendencias en el rendimiento y predecir las necesidades de mantenimiento antes de que ocurran fallas.
Los sistemas de circulación de bombas utilizan un mecanismo de sobrealimentación mecánico. Los sistemas de expansión directa (DX) dependen de la expansión seca. En un sistema DX, el refrigerante hierve completamente hasta convertirse en gas antes de salir del evaporador. Esto requiere que una parte del serpentín del evaporador actúe como sobrecalentador. Esa sección no realiza ningún enfriamiento útil, desperdiciando efectivamente la superficie de intercambio de calor.
Los sistemas DX luchan en instalaciones de almacenamiento en frío en expansión. La distribución desigual del refrigerante afecta los tramos largos de tuberías. Los evaporadores más alejados de los compresores carecen de líquido, lo que genera puntos cálidos en el almacén. Las bombas de barril destacan exactamente en estos escenarios. La bomba fuerza el líquido uniformemente a cada evaporador, independientemente de la distancia. La transferencia de calor se mantiene maximizada en toda la instalación, lo que garantiza un control estricto de la temperatura incluso en los rincones más remotos del edificio.
| Característica del sistema | Sistema de bomba de barril de baja temperatura | Prueba de presión |
|---|---|---|
| Entrega de refrigerante | Sobrealimentación mecánica mediante bomba de desplazamiento positivo | Válvulas de expansión termostáticas y diferenciales de presión |
| Eficiencia del evaporador | Alto (superficies internas del tubo completamente humedecidas) | Inferior (requiere zona de sobrecalentamiento, tubos secos) |
| Distribución de grandes instalaciones | Flujo excelente y uniforme independientemente de la distancia | Deficientes, propensos a caídas de presión y bobinas hambrientas |
| Manejo de fluctuaciones de carga | La puesta en escena paralela superior exige exactamente | Moderado, depende de la descarga de un solo compresor |
| Complejidad de las tuberías | Requiere líneas de retorno y receptores de baja presión. | Tuberías punto a punto más simples |
Los propietarios de las instalaciones deben evaluar las compensaciones financieras realistas. Un sistema de bombeo paralelo conlleva un mayor gasto de capital inicial. El equipo es más pesado, más complejo y requiere controles especializados. La instalación lleva más tiempo y exige instaladores de tuberías altamente cualificados. La inversión inicial incluye el costo del patín de la bomba, el bastidor de compresores paralelo y los recipientes receptores de baja presión asociados.
Sin embargo, la reducción de los gastos operativos es sustancial. Los ahorros de energía se acumulan rápidamente debido a la adaptación precisa de la carga y a los evaporadores completamente humedecidos. La frecuencia del mantenimiento disminuye porque los compresores comparten la carga de horas de funcionamiento. El cronograma de retorno de la inversión suele ser de tres a cinco años. Para operaciones a gran escala, los ahorros de energía a largo plazo superan con creces la prima inicial, lo que la convierte en la opción financieramente sólida para instalaciones que planean operar durante décadas.
Una unidad de tornillo paralelo requiere protocolos de mantenimiento especializados. Los técnicos deben realizar análisis de aceite periódicos para detectar desgaste interno. El control de vibraciones en la bomba de barril identifica tempranamente la degradación del rodamiento. La alineación del eje por láser garantiza que el motor y la bomba funcionen sin atascos. Estas tareas requieren personal capacitado y equipo de diagnóstico especializado.
A pesar de esta complejidad, la longevidad del ciclo de vida mejora drásticamente. Varios compresores comparten la carga de horas de funcionamiento anual. Una estrategia de control de adelanto y retraso hace rotar el compresor primario semanalmente. Esto evita que cualquier máquina acumule un desgaste excesivo. Un solo compresor sobrecargado en un sistema estándar requerirá una revisión completa años antes de que un bastidor paralelo necesite un servicio importante. La carga de trabajo distribuida extiende la vida mecánica de todo el sistema.
La gestión del aceite dicta la supervivencia de cualquier sistema de refrigeración. La acumulación de aceite en los evaporadores es el punto de falla más común en aplicaciones de baja temperatura. A temperaturas bajo cero, el aceite del compresor se vuelve espeso y viscoso. Se resiste a regresar a las líneas de succión, acumulándose en los serpentines del evaporador y aislando los tubos, lo que destruye la eficiencia de la transferencia de calor.
Los ingenieros deben implementar soluciones agresivas dentro de la unidad de tornillo paralelo. Los separadores de aceite de múltiples etapas capturan el 99,9% del aceite antes de que salga del patín. Los filtros coalescentes eliminan la neblina microscópica de aceite del gas de descarga. En sistemas de amoníaco de temperatura extremadamente baja, los rectificadores de aceite destilan activamente el aceite del receptor de líquido. Estos mecanismos aseguran un retorno adecuado del aceite a los cojinetes del compresor, evitando fallas mecánicas y manteniendo el rendimiento del evaporador.
La modernización de una plataforma de bomba de barril grande en una sala de planta existente presenta obstáculos logísticos. Las dimensiones físicas del patín a menudo requieren quitar paredes o ampliar las puertas de acceso. Colocar el equipo pesado en su lugar exige una planificación estructural cuidadosa. Los pisos deben reforzarse para soportar el peso concentrado de los recipientes receptores y los bastidores de compresores.
La infraestructura eléctrica suele requerir una actualización completa. Es posible que los paneles existentes no admitan múltiples arranques del motor del compresor. Los VFD introducen armónicos eléctricos en la red de la planta. Los ingenieros deben instalar filtros de armónicos y actualizar el cuadro. Una conexión a tierra adecuada es fundamental para proteger los componentes sensibles del PLC del ruido eléctrico. No abordar los requisitos eléctricos durante la fase de diseño provocará graves retrasos en la puesta en servicio.
La fase de puesta en servicio determina el éxito final de la instalación. Los contratistas deben ejecutar pruebas de presión rigurosas utilizando nitrógeno seco para garantizar que no haya fugas en la compleja red de tuberías. La deshidratación al vacío debe reducir el sistema a 500 micrones para eliminar toda la humedad. Cualquier humedad residual congelará y destruirá los rotores de la bomba o obstruirá las válvulas de expansión.
Los ingenieros deben verificar la lógica de preparación del PLC bajo cargas térmicas simuladas. Fuerzan las entradas de los sensores para probar cortes de alta presión y alarmas de falla de aceite. Los criterios de aceptación para la entrega deben ser estrictos. El sistema debe mantener las temperaturas de referencia durante 72 horas seguidas. La presión diferencial de la bomba debe permanecer estable. La puesta en marcha del compresor debe funcionar suavemente sin ciclos cortos. Sólo después de pasar estas rigurosas pruebas se debe entregar el sistema a los operadores de la instalación.
R: Estas bombas están diseñadas para refrigerantes industriales altamente volátiles y de baja viscosidad. Manejan amoníaco (NH3), dióxido de carbono (CO2) y varias mezclas sintéticas de bajo PCA a temperaturas bajo cero donde la viscosidad del fluido cae por debajo de 1 cP.
R: Las unidades paralelas proporcionan una adaptación precisa de la carga al encender y apagar los compresores. Esto reduce significativamente el consumo de energía en condiciones de carga parcial. También proporciona redundancia crítica; Si falla un compresor, los demás mantienen la instalación en funcionamiento.
R: Utiliza un mecanismo mecánico de sobrealimentación. La bomba suministra más refrigerante líquido del que el evaporador puede eliminar. Esto garantiza que los tubos internos permanezcan completamente humedecidos, maximizando el coeficiente de transferencia de calor en comparación con los sistemas de expansión secos.
R: Actualizar la infraestructura eléctrica suele ser el mayor obstáculo. Las instalaciones existentes a menudo carecen de la capacidad de aparamenta para arranques múltiples de motores. La instalación de variadores de frecuencia (VFD) también requiere un filtrado de armónicos y una conexión a tierra adecuados.
R: Los sistemas utilizan separadores de aceite de etapas múltiples y filtros coalescentes en la descarga del compresor. Para temperaturas extremadamente bajas, los rectificadores de aceite activos destilan el aceite atrapado del receptor de baja presión y lo devuelven a los compresores.
R: No. A diferencia de las bombas alternativas, los rotores helicoidales entrelazados de una bomba de doble tornillo brindan un flujo continuo y sin pulsaciones. Este funcionamiento suave protege las tuberías rígidas de la fatiga por vibraciones y el estrés mecánico.
