Las restricciones del flujo de aire matan el rendimiento de la refrigeración al detener el rechazo de calor del refrigerante al ambiente. Cuando el flujo de aire golpea una pared, ya sea por obstrucciones estructurales, fallas mecánicas o desechos ambientales, el sistema enfrenta una alta presión de cabeza, un aumento en el consumo de energía y una pérdida de capacidad de enfriamiento. Encontrar y solucionar estos cuellos de botella mantiene las tasas de transferencia de calor en el nivel adecuado y evita fallas en el compresor.
El rechazo de calor impulsa cualquier sistema de refrigeración mecánico. Sin suficiente volumen de aire moviéndose a través de las aletas del serpentín, el ciclo termodinámico se detiene. Saber exactamente qué causa estas restricciones permite a los técnicos y administradores de instalaciones aplicar soluciones directas. Aprenderá a detectar obstáculos estructurales, a diagnosticar síntomas termodinámicos como la recirculación de aire caliente y a utilizar estrategias de ingeniería probadas en el campo para recuperar la eficiencia del sistema. Analizaremos la mecánica física del movimiento del aire, los factores ambientales que lo bloquean y las herramientas de diagnóstico necesarias para medir el impacto exacto del flujo de aire restringido en el ciclo de refrigeración.

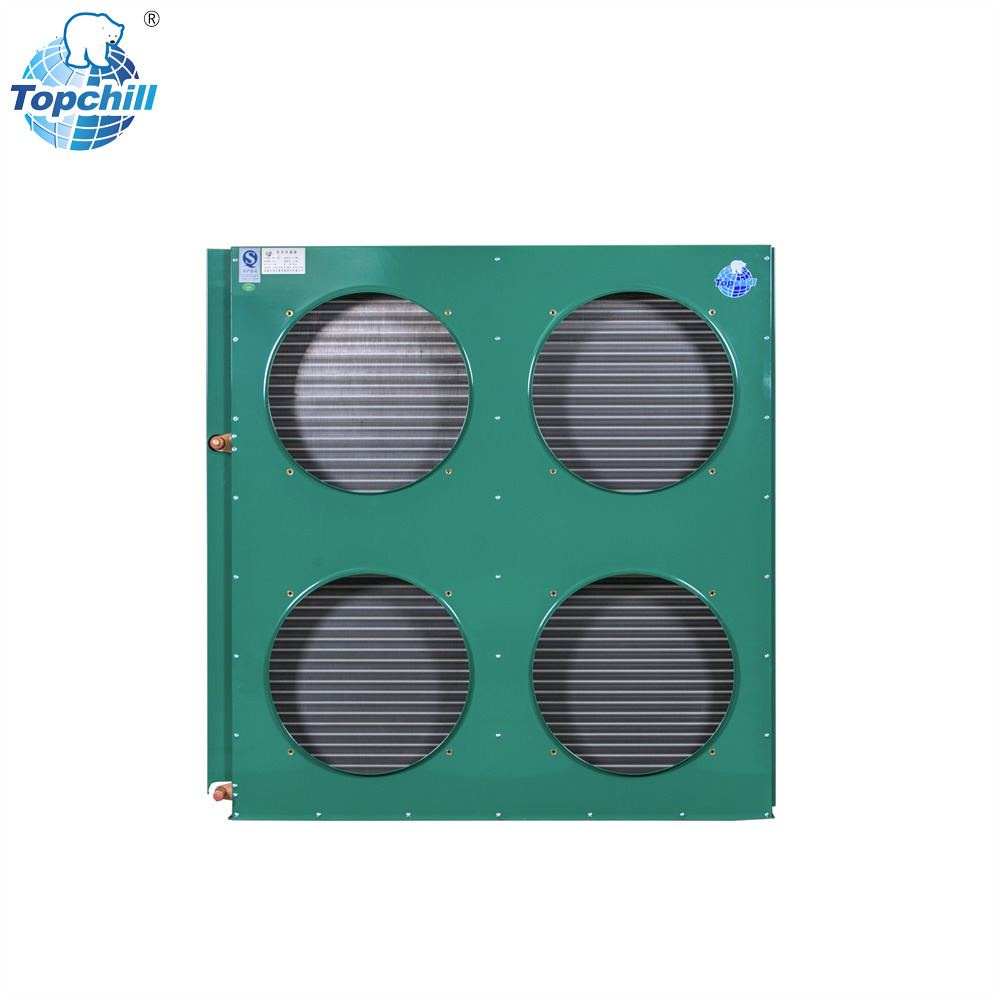

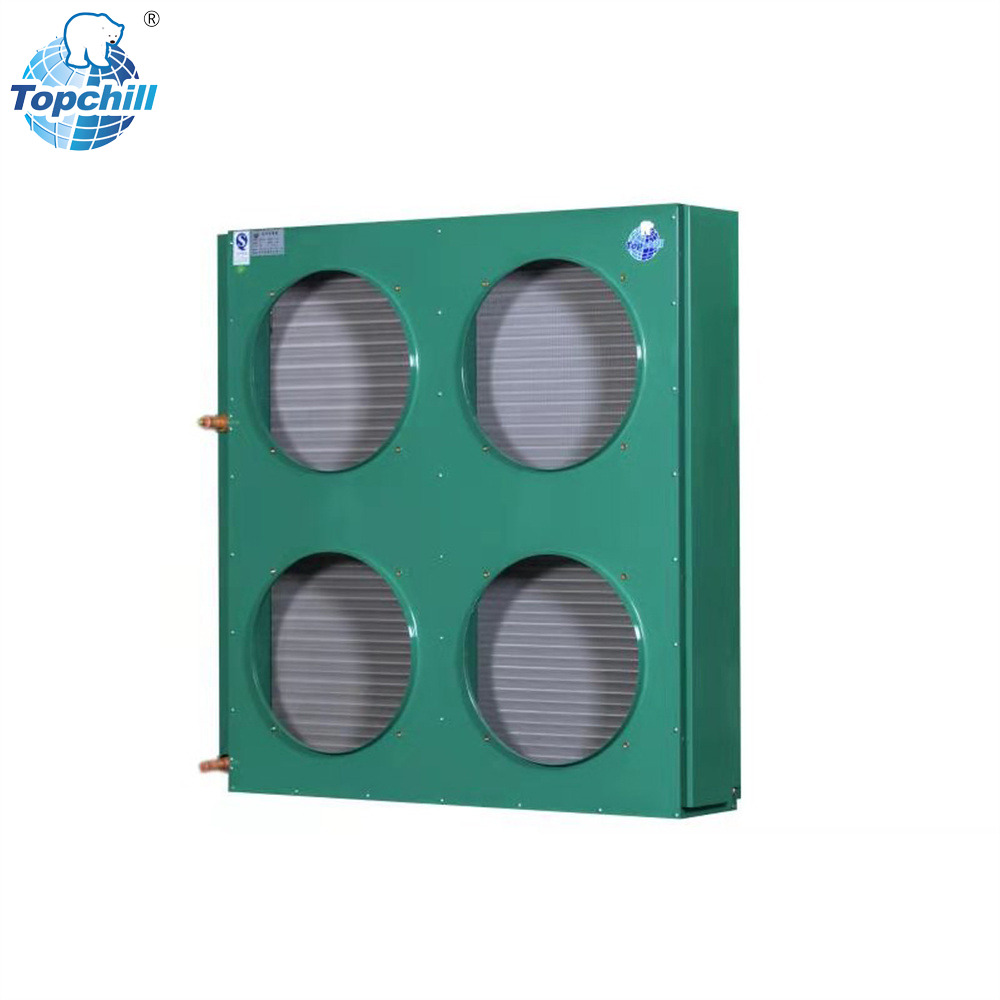

Un condensador enfriado por aire depende completamente de la velocidad del aire constante y del caudal másico para impulsar el calor del refrigerante de alta presión al aire circundante. A medida que el gas de descarga caliente ingresa al serpentín, el ventilador fuerza aire ambiente más frío a través de la superficie con aletas. Esta convección forzada impulsa el cambio de fase del refrigerante de un vapor sobrecalentado a un líquido subenfriado. Cualquier caída en el volumen de aire reduce directamente la cantidad de calor que el sistema puede rechazar. El proceso de condensación se ralentiza, dejando el refrigerante demasiado caliente mientras se dirige hacia el dispositivo dosificador.
La relación entre el volumen de aire y la transferencia de calor es lineal hasta cierto punto. Si reduce el flujo de aire a la mitad, reduce drásticamente la capacidad del serpentín para arrojar BTU. En el campo, esto significa que el compresor funciona por más tiempo, trabaja más y genera más calor interno. La física dicta que el calor pasa de una sustancia más cálida a otra más fría. Si el aire que se mueve a través de la bobina se mueve demasiado lento, absorbe calor, se calienta y permanece en contacto con la bobina demasiado tiempo, eliminando la diferencia de temperatura necesaria para una mayor transferencia de calor.
El rendimiento del aire se reduce al conjunto de ventilador y serpentín que mueve un volumen específico de aire contra resistencia. La caída de presión ocurre cuando el aire choca contra la fricción al pasar a través de las aletas del serpentín, las rejillas o las protecciones del ventilador. Una caída de presión alta significa una alta resistencia, lo que mata la velocidad general del aire. Para vencer esta resistencia, el motor del ventilador trabaja más. Si la presión estática supera los límites de diseño del ventilador, el flujo de aire cae por un precipicio y el serpentín no puede soportar la carga térmica.
Los técnicos miden este rendimiento en pies cúbicos por minuto (CFM) y presión estática (pulgadas de columna de agua). Las aspas de un ventilador axial estándar están diseñadas para mover un gran volumen de aire a una presión estática relativamente baja. Cuando los desechos o las barreras físicas aumentan esa presión, el ventilador axial pierde su control sobre el aire, provocando turbulencias y reflujo. El aire simplemente se agita alrededor de las aspas del ventilador en lugar de pasar directamente a través del serpentín, lo que hace que el ventilador sea muy ineficiente.
Pequeñas caídas en la presión estática parecen inofensivas al principio, pero se acumulan y generan graves penalizaciones operativas. Un serpentín restringido hace que el compresor bombee contra presiones de descarga más altas, lo que aumenta la relación de compresión. Esto reduce el coeficiente de rendimiento (COP) del sistema y aumenta el consumo de energía eléctrica. Operar en estas condiciones difíciles acelera el desgaste mecánico y reduce años la vida útil del equipo.
Considere el impacto eléctrico. Un compresor que consume 15 amperios en condiciones normales podría consumir 22 amperios cuando lucha contra una bobina restringida. Ese amperaje adicional se traduce directamente en facturas de servicios públicos más altas y una generación masiva de calor dentro de los devanados del motor del compresor. Durante una sola temporada de enfriamiento, una restricción del 10 % en el flujo de aire puede aumentar los costos operativos entre un 15 % y un 20 % y, al mismo tiempo, degradar las propiedades lubricantes del aceite del compresor debido al calor excesivo.
El paisajismo causa enormes problemas de flujo de aire. Los arbustos, las malas hierbas altas y las ramas bajas bloquean físicamente las zonas de entrada de las unidades exteriores. Cuando la vegetación se aprieta contra la cara del serpentín, arruina la distribución uniforme del aire, lo que hace que el ventilador extraiga aire de una superficie más pequeña. Mantener pautas estrictas de espacio mínimo (generalmente de 18 a 24 pulgadas de espacio muerto alrededor del perímetro) mantiene el flujo de aire volumétrico donde debe estar.
En entornos comerciales, los equipos de paisajismo suelen plantar arbustos decorativos justo al lado de las unidades a nivel del suelo para ocultarlas de la vista del público. A medida que estos arbustos maduran, sus sistemas de raíces y ramas forman una pared sólida. La unidad acaba absorbiendo hojas muertas, suciedad y humedad, lo que pudre las aletas de aluminio y obstruye los microcanales. Es obligatorio recortar periódicamente y establecer un perímetro de grava u hormigón alrededor de la unidad para garantizar la fiabilidad a largo plazo.
La estética lucha constantemente contra las exigencias mecánicas. Los administradores de propiedades suelen instalar cubiertas decorativas no originales o pantallas de privacidad para ocultar el equipo, ignorando por completo las necesidades de flujo de aire.
Las cubiertas decorativas obstruyen la entrada de aire al reducir drásticamente el porcentaje de área libre disponible para el flujo de aire.
Las cercas de privacidad construidas a centímetros de la unidad crean una barrera dura que aumenta la presión estática.
Pantallas de micromalla, destinadas a bloquear los desechos, atrapar álamos, polvo y polen, formando una estera sólida sobre la bobina.
Los gabinetes de ladrillo personalizados atrapan el calor y obligan a la unidad a volver a respirar su propio aire de escape.
Cuando sea necesario un cerramiento, se debe diseñar con paneles de persianas que ofrezcan al menos un 70% de área libre. Las vallas de madera maciza o las celosías ajustadas destruirán un compresor en cuestión de meses. El aire necesita un camino claro y recto hacia la bobina y un camino sin obstáculos hacia la parte superior.
Los límites de espacio dictan qué tan bien respira una unidad. Un condensador compacto enfriado por aire instalado en configuraciones residenciales con línea de lote cero o salas de máquinas estrechas se ve afectado por una mala separación. Cuando las unidades son empujadas hacia las esquinas o contra paredes de mampostería sólida, el ventilador se queda sin aire ambiente. Cumplir con las reglas de espacio libre de 360 grados detiene las zonas de presión negativa y mantiene la bobina funcionando dentro de sus límites de diseño.
En entornos urbanos, las unidades suelen estar ubicadas en callejones estrechos entre edificios. Estos callejones actúan como túneles de viento o trampas de aire muerto, dependiendo de los vientos dominantes. Si la unidad está demasiado cerca de la pared, la velocidad del aire que ingresa al serpentín es desigual. El lado que mira hacia la pared casi no tira aire, mientras que el lado que mira hacia afuera hace todo el trabajo. Esta carga desigual provoca una condensación desigual del refrigerante, lo que provoca un funcionamiento errático de la válvula de expansión en el interior.
La orientación física del equipo frente a factores ambientales lo cambia todo. Una mala instalación de un condensador vertical enfriado por aire cerca de barreras contra el viento predominante, voladizos sólidos o parapetos crea zonas de aire muerto. Si el aire de descarga golpea una barrera, crea turbulencias que rompen la columna de escape ascendente, lo que paraliza la capacidad de la unidad para descargar calor.
La dirección del viento importa. Si se instala una unidad de manera que los vientos predominantes del invierno soplen directamente hacia el ventilador de descarga, el motor del ventilador tendrá dificultades para mantener las RPM y la presión de descarga fluctuará enormemente. El posicionamiento adecuado requiere analizar los patrones de viento del sitio, las estructuras del techo y los edificios adyacentes para garantizar que el aire de escape pueda escapar a la atmósfera sin ser empujado hacia el serpentín.
Los desechos ambientales funcionan como una manta térmica. La suciedad, el pelo de mascotas, los recortes de césped y las incrustaciones minerales se acumulan profundamente dentro de los microcanales o estructuras de tubos y aletas. Esta suciedad tapa físicamente los conductos de aire y aísla las superficies de cobre o aluminio, impidiendo que el calor se mueva hacia la corriente de aire. Incluso una fina capa de suciedad arruina el coeficiente efectivo de transferencia de calor del serpentín.
Las semillas de álamo son particularmente destructivas. Flotan en el aire y se adhieren a la superficie cálida y ligeramente húmeda de la bobina, tejiéndose en una manta apretada, similar a un fieltro. Una vez que se forma esta manta, la presión estática se dispara. El ventilador continúa girando, pero no pasa aire a través de las aletas. La única solución es quitar físicamente el tapete y lavar químicamente los restos restantes del paquete de aletas.
Las restricciones al flujo de aire no son sólo externas; El desgaste mecánico interno reduce rápidamente la velocidad del aire.
Los cojinetes del motor del ventilador se desgastan, lo que reduce las RPM y el total de pies cúbicos por minuto (CFM).
La instalación de una aspa de ventilador de repuesto con el paso incorrecto cambia por completo el perfil del flujo de aire.
Los condensadores de funcionamiento débil hacen que el motor del ventilador funcione lentamente, se sobrecaliente y, finalmente, se apague debido a una sobrecarga térmica.
El deslizamiento de las correas en conjuntos de ventiladores comerciales impulsados por correas provoca una rotación débil y errática del ventilador.
Las cubiertas del ventilador faltantes o los deflectores rotos permiten que el aire pase por alto el serpentín por completo.
Los técnicos deben verificar el amperaje y las RPM del motor del ventilador durante cada visita de mantenimiento. Es probable que un motor que consume muchos amperios esté fallando o esté luchando contra una alta presión estática. Reemplazar una aspa de ventilador requiere hacer coincidir el diámetro, el paso y la ubicación exactos del cubo de la aspa OEM. Una aspa colocada demasiado alta o demasiado baja en la cubierta no moverá el volumen correcto de aire, independientemente de las RPM del motor.
En instalaciones comerciales especializadas, el camino del aire discurre a través de conductos. Las compuertas cortafuegos y las compuertas de control dentro de estos conductos restringen el flujo de aire si no se abren completamente o se atascan. Además, los conductos flexibles conectados a un condensador de refrigeración remoto se hunden con el tiempo. El agua que se acumula dentro de estos conductos flexibles hundidos crea bloqueos físicos severos, asfixiando el suministro de aire y enviando presiones a la cabeza a través del techo.
Siempre se prefieren conductos rígidos para mover aire hacia y desde unidades remotas. Si se debe utilizar un conducto flexible, es necesario apretarlo y sostenerlo cada pocos pies con monturas anchas para evitar que se hunda. Cualquier curva o torcedura pronunciada en los conductos agregará una presión estática masiva al sistema, lo que requerirá un motor de soplador más grande y potente para superar la resistencia.
La recirculación de aire caliente ocurre cuando el aire caliente de descarga que sale por la parte superior de la unidad es aspirado nuevamente hacia las rejillas de entrada. Este cortocircuito afecta con fuerza en espacios reducidos, bajo voladizos bajos o cuando varias unidades se encuentran demasiado juntas. HAR aumenta artificialmente la temperatura de bulbo seco del aire entrante. Como el aire ambiente ya está caliente, la diferencia de temperatura entre el aire y el refrigerante se reduce, acabando con la eficiencia del intercambio de calor.
Imagine una unidad diseñada para funcionar en un aire ambiente a 95 grados. Si ocurre HAR, el aire que ingresa a la bobina podría estar a 115 grados. El sistema ahora intenta expulsar el calor al aire que ya está más caliente que la temperatura de condensación del refrigerante. El compresor funcionará continuamente, la presión principal activará el interruptor de seguridad de alta presión y el edificio perderá el enfriamiento por completo. La reparación de HAR a menudo requiere la instalación de campanas de descarga de aire o la reubicación física del equipo.
El bloqueo del flujo de aire provoca un aumento inmediato y violento de la presión en la cabeza. Como el calor no puede escapar, el refrigerante permanece más tiempo en estado de vapor a alta presión. Esto genera un debate de campo común sobre el subenfriamiento. Cuando se restringe el flujo de aire, las lecturas de subenfriamiento en realidad aumentan. Esto sucede porque la presión de cabeza aumenta mucho más rápido de lo que la temperatura de la línea de líquido puede normalizarse, creando un valor de subenfriamiento calculado más alto aunque el sistema esté fallando.
Los técnicos a menudo diagnostican erróneamente este alto subenfriamiento como una sobrecarga. Recuperan refrigerante para reducir el subenfriamiento, lo que priva al serpentín del evaporador y reduce la presión de succión. El verdadero problema nunca fue el cargo; fue la falta de flujo de aire a través del serpentín exterior. Siempre verifique el flujo de aire y la limpieza del serpentín antes de conectar medidores o ajustar la carga de refrigerante.
Funcionar con un flujo de aire restringido obliga al compresor a sufrir un abuso térmico extremo. Las altas temperaturas de descarga cocinan el aceite de refrigeración, provocando la formación de ácido y acumulación de lodo. Esta sobrecarga térmica finalmente quema los devanados del estator del compresor, provocando un cortocircuito a tierra. Además, si no se condensa adecuadamente el refrigerante, el serpentín del evaporador se queda sin capacidad, lo que provoca una caída masiva de la capacidad de refrigeración sensible y latente en el interior.
El compresor depende del gas de succión frío que regresa del evaporador para enfriar los devanados internos del motor. Cuando el serpentín exterior está restringido, el refrigerante líquido que ingresa al dispositivo dosificador está demasiado caliente. Se evapora demasiado rápido en el evaporador, proporcionando muy poco efecto de enfriamiento. Por lo tanto, el gas de succión que regresa al compresor está demasiado caliente para enfriar el motor, lo que provoca una falla rápida y catastrófica de la mecánica del compresor.
El primer paso para encontrar problemas con el flujo de aire es una inspección visual exhaustiva. Los técnicos deben buscar aletas aplanadas causadas por daños por granizo, lavado a presión agresivo o impacto físico. Al iluminar con una linterna la cara de la bobina, se exponen obstrucciones profundamente arraigadas, como polen enmarañado o pelo de mascota, que se esconden de una mirada rápida.
Mire el suelo alrededor de la unidad. Si hay una gran acumulación de pelusa de la secadora, recortes de césped u hojas, es probable que esos desechos también estén dentro del serpentín. Inspeccione las aspas del ventilador en busca de grietas o pesos de equilibrio faltantes. Un motor de ventilador que vibra indica una aspa desequilibrada, lo que reduce las RPM y el flujo de aire. Verifique que la cubierta del ventilador esté alineada correctamente; la hoja debe asentarse exactamente donde especifica el fabricante para maximizar la extracción de aire.
Los medidores de refrigeración dan la prueba termodinámica de una restricción del flujo de aire. El síntoma clásico es una presión de cabeza anormalmente alta combinada con temperaturas elevadas en la línea de líquido. Al medir con precisión el subenfriamiento y el sobrecalentamiento reales, los técnicos aíslan los problemas de flujo de aire de otros problemas mecánicos, como una sobrecarga del sistema o una válvula de expansión termostática (TXV) oscilante.
Si la presión del cabezal es alta, el subenfriamiento es alto y el sobrecalentamiento es normal o ligeramente alto, tiene un problema de flujo de aire en el lado alto. Conecte las sondas de temperatura a la línea de líquido y a la línea de succión. Utilice medidores digitales para obtener temperaturas de saturación precisas. Los datos mostrarán claramente que el refrigerante no rechaza calor, lo que apunta directamente a un serpentín sucio, un motor de ventilador defectuoso o un bloqueo físico.
La medición del delta de temperatura (TD) a través de la bobina ofrece una imagen clara del rechazo de calor. Una bobina restringida generalmente muestra una división de temperatura anormalmente alta porque el pequeño volumen de aire que se mueve a través de las aletas absorbe demasiado calor. Los técnicos también usan anemómetros para medir la velocidad real del aire (CFM) que sale por la parte superior de la cubierta del ventilador, comparando estos números con las especificaciones básicas del fabricante.
Método de diagnóstico | Síntoma de restricción | Implicación de campo |
|---|---|---|
Inspección visual | Aletas aplanadas, esteras de suciedad pesada | Bloqueo físico que impide la entrada de aire. |
Lecturas del manómetro | Alta presión de cabeza, alto subenfriamiento | Incapacidad para rechazar el calor de manera eficiente. |
Delta de temperatura (TD) | División de temperatura anormalmente alta | Bajo volumen de aire que absorbe demasiado calor. |
Prueba de anemómetro | Bajo CFM en la cubierta de descarga | Ventilador de bajo rendimiento o resistencia estática severa |
Prueba de consumo de amperios | Altos amperios del compresor, bajos amperios del ventilador. | El compresor hace esfuerzo, el ventilador se mueve sin masa de aire |
Recuperar el flujo de aire requiere hábitos de mantenimiento estrictos. Los procedimientos de lavado químico de serpentines necesitan una selección cuidadosa; Los limpiadores alcalinos funcionan mejor para la grasa y la suciedad estándar, mientras que los limpiadores ácidos manejan la oxidación severa. Los técnicos deben utilizar herramientas adecuadas para peinar las aletas para enderezar las aletas de aluminio dobladas, abriendo los caminos geométricos originales necesarios para la velocidad máxima del aire.
Cuando lave una bobina, lávela siempre de adentro hacia afuera. Empujar el agua desde el exterior hacia adentro simplemente empuja la suciedad más profundamente hacia el paquete de aletas. Retire la parte superior de la unidad, aparte el motor del ventilador y use un chorro de agua a baja presión para eliminar los residuos por donde entraron. Aplique el limpiador químico, déjelo reposar durante el tiempo recomendado por el fabricante y enjuague bien hasta que el agua salga completamente clara.
Elegir la arquitectura de equipo adecuada detiene los problemas de flujo de aire antes de que comiencen. La elección de una unidad de descarga vertical empuja el aire de escape caliente hacia arriba, lejos de los pasillos y las paredes adyacentes. El uso de una configuración remota permite a los ingenieros trasladar el proceso de rechazo de calor a un tejado o a un área abierta con un flujo de aire ambiental masivo. Cuando el espacio es reducido, la instalación de una unidad compacta construida con ventiladores de alta estática garantiza que el sistema pueda superar espacios arquitectónicos reducidos.
Los ingenieros deben calcular el calor total de rechazo (THR) para el sistema y seleccionar una bobina que pueda manejar esa carga a la temperatura ambiente de diseño específica de la ubicación. Sobredimensionar ligeramente el serpentín puede proporcionar una protección contra futuras incrustaciones, pero requiere una gestión cuidadosa de la carga de refrigerante y los controles de presión del cabezal durante condiciones ambientales bajas.
Los cerramientos arquitectónicos deben respetar la termodinámica. Al construir rejillas protectoras, deflectores de viento o jaulas de seguridad, los contratistas deben calcular el porcentaje de área libre para garantizar que cumpla o supere los requisitos de flujo de aire del fabricante. La inclinación adecuada de las rejillas y el amplio espacio evitan la creación de zonas de alta presión estática, lo que permite que el condensador respire sin restricciones.
Si se requiere una jaula de seguridad para evitar robos o vandalismo, use malla de alambre de gran calibre con aberturas grandes en lugar de metal expandido. El metal expandido actúa como un rallador de queso, cortando el aire y creando turbulencias masivas. El objetivo es proteger el equipo sin cambiar el perfil aerodinámico del aire que ingresa al serpentín.
Aplique una zona de espacio libre estricta de al menos 24 pulgadas alrededor de todas las unidades exteriores para garantizar una entrada de aire sin restricciones.
Programe inspecciones visuales de rutina y limpiezas químicas para eliminar los desechos profundamente arraigados antes de que aumenten la presión estática.
Evalúe todas las pantallas arquitectónicas, cercas o cubiertas decorativas para determinar si hay un flujo de aire adecuado en el área libre y retírelas si causan recirculación de aire caliente.
Mida las divisiones de temperatura y los consumos de amperaje del motor del ventilador durante cada llamada de servicio para detectar las restricciones mecánicas del flujo de aire a tiempo.
R: Los arbustos y la vegetación se deben plantar al menos a una distancia de 18 a 24 pulgadas de los paneles exteriores. Este espacio libre garantiza que el ventilador pueda aspirar suficiente aire ambiental sin crear zonas de presión negativa o tirar hojas hacia las aletas del serpentín.
R: Un serpentín sucio actúa como aislante y restringe el flujo de aire, lo que obliga al compresor a trabajar más para rechazar el calor. Esto aumenta la presión de descarga y la relación de compresión, lo que directamente hace que el sistema consuma más corriente eléctrica.
R: Se desaconseja el uso de una lavadora de alta presión. La intensa presión del agua dobla y aplana fácilmente las delicadas aletas de aluminio, lo que restringe permanentemente el flujo de aire y destruye la capacidad de transferencia de calor del serpentín.
R: La recirculación de aire caliente ocurre cuando el aire de escape calentado desde la parte superior de la unidad regresa a las rejillas de entrada laterales. Esto eleva la temperatura del aire entrante, reduciendo drásticamente la capacidad de enfriamiento del sistema.
R: Cuando se bloquea el flujo de aire, el calor no puede escapar, lo que hace que la presión del cabezal aumente rápidamente. Debido a que la presión aumenta mucho más rápido de lo que puede ajustarse la temperatura de la línea de líquido, el valor de subenfriamiento calculado aumenta artificialmente.
R: La mayoría de las cubiertas decorativas no son seguras durante el funcionamiento porque reducen significativamente el área libre disponible para la entrada de aire. Crean una alta presión estática y a menudo provocan un sobrecalentamiento del compresor y fallas prematuras.
