En aplicaciones de ultracongelación que funcionan entre -18 °C y -30 °C, la falla del equipo se traduce directamente en una integridad comprometida del producto, un gran desperdicio de energía y un costoso tiempo de inactividad. Las unidades de refrigeración estándar no están diseñadas para la rápida acumulación de escarcha y la dinámica térmica extrema de la congelación profunda. Los administradores e ingenieros de las instalaciones deben navegar por especificaciones técnicas complejas, desde el espaciado de las aletas hasta los mecanismos de descongelación, para evitar la formación de puentes de hielo y mantener temperaturas uniformes. Seleccionar el correcto enfriador de aire montado en el techo requiere una evaluación rigurosa de los requisitos termodinámicos, las limitaciones espaciales y las demandas operativas a largo plazo. Esta guía proporciona un marco para evaluar y especificar la unidad adecuada para entornos de congelación industrial y comercial.
El establecimiento de una instalación de almacenamiento en frío confiable comienza con la definición de los parámetros operativos exactos que requiere el inventario. Un entorno de congelación exitoso debe mantener estrictas tolerancias de temperatura y al mismo tiempo gestionar cargas térmicas continuas de diversas fuentes.
Debe establecer los requisitos de temperatura específicos y la variación aceptable para el producto almacenado. El almacenamiento médico y farmacéutico a menudo requiere temperaturas ultrabajas con tolerancia cero a las fluctuaciones. Por el contrario, un refrigerador típico para almacenamiento de alimentos congelados puede funcionar de manera óptima a -20 °C, pero puede soportar variaciones menores durante los ciclos de descongelación. La definición de esta línea de base dicta la capacidad de enfriamiento requerida y la sensibilidad de los sistemas de control que necesita implementar en el sitio.
El cálculo preciso de la carga térmica es obligatorio para la longevidad del sistema. Debe tener en cuenta múltiples fuentes de ingreso de calor para dimensionar el equipo correctamente. No tener en cuenta ninguna de estas variables da como resultado equipos de tamaño insuficiente que funcionan continuamente sin alcanzar nunca el punto de ajuste.
El aire frío debe llegar a todos los rincones de la habitación para evitar el deterioro del producto. Se requiere circulación de aire a alta velocidad para penetrar paletas densamente empaquetadas y evitar puntos calientes localizados. El sistema debe generar suficiente presión estática para impulsar aire frío a través de los sistemas de estanterías, asegurando que el inventario almacenado en el centro de una plataforma reciba el mismo efecto de enfriamiento que los artículos en el perímetro. Un mapeo adecuado del flujo de aire evita zonas muertas donde se pueden acumular escarcha y calor.

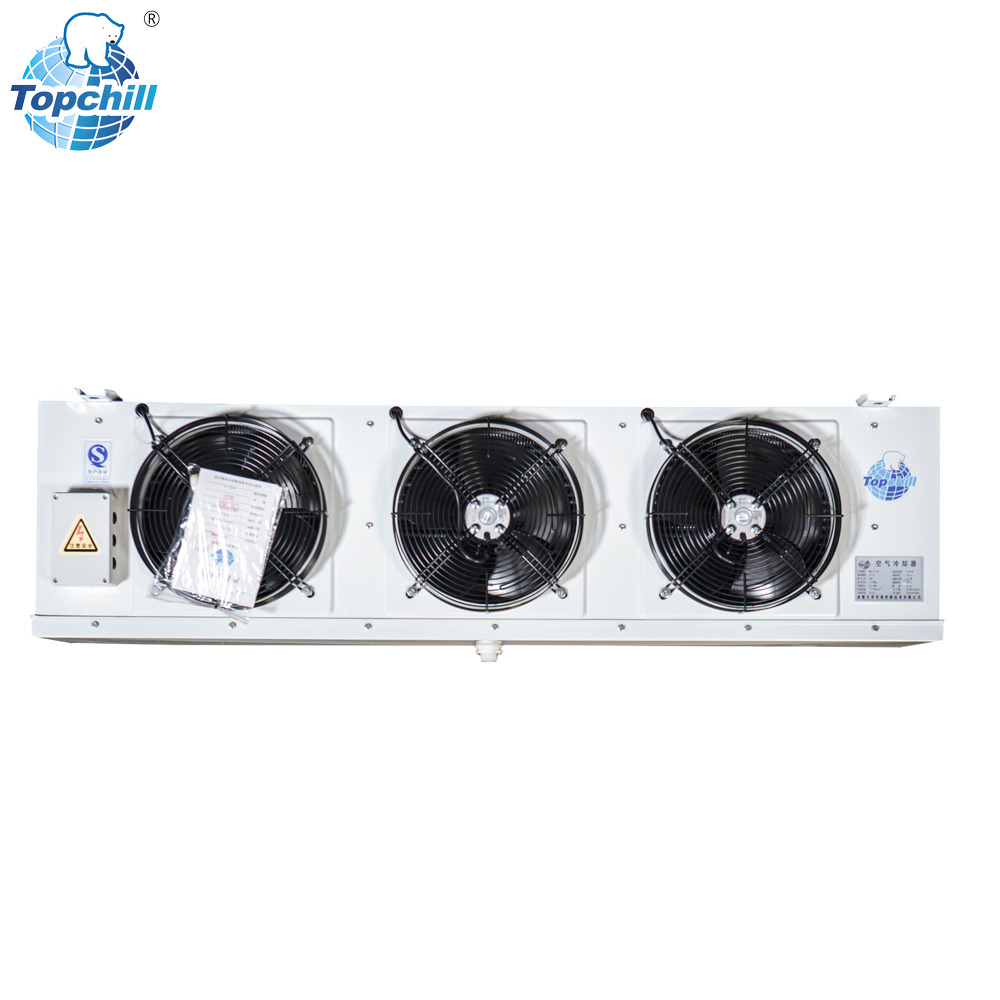

La arquitectura interna de un refrigerador de cámara frigorífica de baja temperatura determina su capacidad para soportar condiciones bajo cero sin sucumbir a obstrucciones de hielo o fallas mecánicas. La selección de componentes afecta directamente el rendimiento del campo.
La densidad de las aletas afecta directamente la rapidez con la que se acumula la escarcha en el serpentín del evaporador. El espaciado estándar de 4 mm falla en los congeladores porque los espacios estrechos se tapan rápidamente con hielo, obstruyendo el flujo de aire y obligando al compresor a trabajar más duro. Para aplicaciones bajo cero, el espaciado de aletas de 7 mm a 12 mm es el estándar de la industria. Esta brecha más amplia permite que la unidad funcione por más tiempo entre ciclos de descongelación, manteniendo una temperatura ambiente más constante.
El diseño de la bobina de 5 filas que utiliza tubos de cobre de 9,52 mm se ha convertido en un punto de referencia de eficiencia. Esta geometría específica optimiza la velocidad del refrigerante y el volumen interno, maximizando la eficiencia de la transferencia de calor dentro de una carcasa compacta. Proporciona la superficie necesaria para un rápido intercambio de calor sin necesidad de una unidad enorme que consuma espacio y consuma la capacidad de almacenamiento vertical.
La conductividad térmica y la durabilidad impulsan la selección de materiales en refrigeración industrial. Los tubos de cobre ofrecen tasas de transferencia de calor superiores y pueden soportar las altas presiones de los refrigerantes modernos. Normalmente se utiliza aluminio para las aletas para mantener manejable el peso total de la unidad y al mismo tiempo maximizar la superficie de intercambio de calor. Dependiendo del entorno de almacenamiento, los recubrimientos anticorrosivos son esenciales. Las aletas recubiertas de epoxi o las carcasas totalmente de acero inoxidable protegen el equipo en entornos hostiles, como zonas costeras con alta salinidad ambiental o instalaciones que almacenan alimentos con alto contenido de ácido.
Las especificaciones de los ventiladores axiales deben alinearse con las dimensiones de la habitación. Debe evaluar la distancia de proyección de aire y los requisitos de pies cúbicos por minuto (CFM) en relación con la longitud de la habitación. Los motores EC (conmutación electrónica) ofrecen ventajas significativas sobre los motores de CA tradicionales. Ofrecen control de velocidad variable, consumen menos energía y generan menos calor interno. Las configuraciones del diámetro de las aspas del ventilador deben coincidir con los pies cuadrados totales de la habitación para garantizar un intercambio de aire completo y evitar bolsas de aire estancado.
La acumulación de hielo es inevitable en condiciones de congelación profunda. La forma en que un evaporador de techo gestiona este hielo dicta su eficiencia general y la estabilidad de la temperatura ambiente.
| Notas de aplicación de campo del | mecanismo | de tipo de descongelación |
|---|---|---|
| Descongelación Eléctrica | Elementos calefactores de acero inoxidable insertados directamente en el bloque del serpentín y en la bandeja de drenaje. | Alta fiabilidad y sencilla instalación. Conlleva un alto consumo de energía operativa y corre el riesgo de transferir calor localizado a la cámara fría. |
| Descongelación por gas caliente | Invierte el ciclo de refrigeración para bombear gas de descarga caliente a través de los serpentines del evaporador. | Fusión altamente eficiente y rápida. Minimiza los picos de temperatura ambiente pero requiere válvulas de control complejas y tuberías extensas. |
| Descongelación por agua | Rocía un volumen controlado de agua sobre las bobinas para derretir la escarcha. | Eficaz para instalaciones industriales de alta capacidad. Introduce graves riesgos de congelación en las líneas de drenaje si no están perfectamente inclinadas y calentadas. |
Los sistemas de descongelación eléctricos utilizan elementos calefactores de acero inoxidable insertados directamente en el bloque del serpentín y en la bandeja de drenaje. Ofrecen alta confiabilidad y un menor costo inicial de equipo. Sin embargo, conllevan altas demandas de energía operativa. El intenso calor generado también puede transferirse a la cámara frigorífica, provocando picos temporales de temperatura que el compresor debe superar posteriormente.
El descongelamiento por gas caliente funciona invirtiendo el ciclo de refrigeración, bombeando gas de descarga caliente desde el compresor directamente a través de los serpentines del evaporador. Este método es muy eficiente y rápido, derritiendo el hielo de adentro hacia afuera. Minimiza los picos de temperatura ambiente y reduce el consumo de energía en comparación con los calentadores eléctricos. La compensación es la complejidad; requiere válvulas de control especializadas, tuberías adicionales y una mayor mano de obra de instalación inicial.
El descongelamiento por agua implica rociar un volumen controlado de agua sobre los serpentines para derretir la escarcha acumulada. Si bien es muy eficaz para configuraciones industriales específicas con demandas de capacidad masiva, introduce riesgos importantes en entornos de congelación profunda. Si las líneas de drenaje no están perfectamente inclinadas, bien aisladas y con trazado de calor, el agua de descongelación se congelará, lo que provocará drenajes bloqueados, bandejas desbordadas y daños graves al equipo.
La ubicación física adecuada de un enfriador de aire para congelador es tan crítica como sus especificaciones internas. Un mal posicionamiento provoca ciclos cortos, formación de hielo severa y un inventario arruinado.

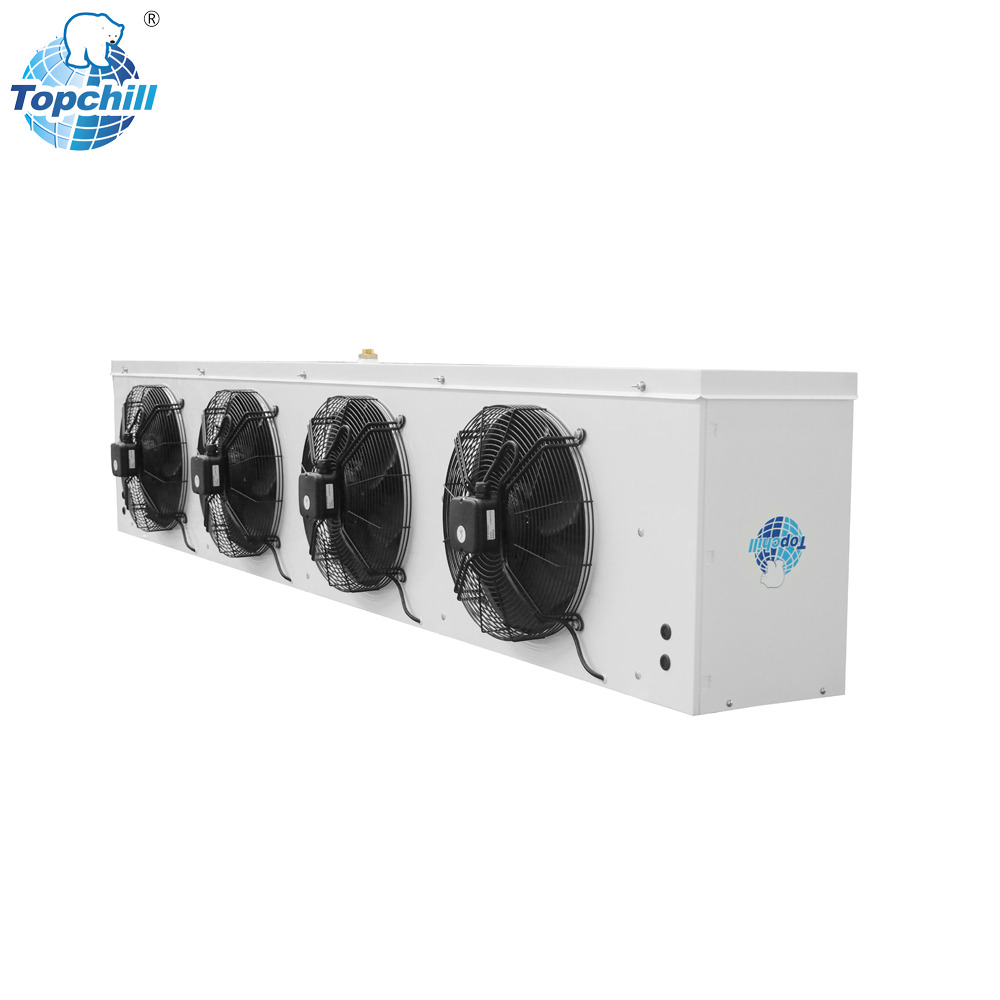

Las instalaciones montadas en el techo ofrecen una dinámica de flujo de aire superior. Proporcionan una distribución de aire radial de arriba hacia abajo que cubre la habitación de manera más uniforme que el flujo direccional de los sistemas montados en la pared. Además, el montaje en el techo maximiza el espacio útil de almacenamiento de palés verticales. Al mantener el equipo elevado, se elimina el riesgo de daños físicos causados por los montacargas que circulan por pasillos estrechos.
Muchas cámaras frigoríficas enfrentan limitaciones espaciales. Los enfriadores de aire de techo en ángulo con perfiles compactos de baja altura están diseñados específicamente para maximizar el almacenamiento vertical en cámaras frigoríficas pequeñas con espacios libres de techo bajos. Al instalar estas unidades, debe evaluar los requisitos de espacio libre alrededor de la carcasa. Es obligatorio disponer de un espacio adecuado detrás del serpentín para lograr un flujo de aire de retorno óptimo y proporcionar a los técnicos suficiente acceso para el mantenimiento de rutina.
Las unidades deben ubicarse estratégicamente lejos de puertas activas. Colocar un evaporador demasiado cerca de una puerta garantiza la entrada inmediata de humedad, lo que provoca un rápido congelamiento del serpentín y ciclos de descongelación constantes. También debe dimensionar la configuración del ventilador según la longitud de la habitación. Trace configuraciones de múltiples ventiladores para habitaciones que excedan los límites de emisión de aire estándar. Implemente múltiples sistemas de ventiladores para habitaciones de más de 18 pies (5,5 metros) para garantizar que el aire frío llegue a la pared trasera, eliminando las zonas muertas y garantizando un enfriamiento uniforme en todo el inventario almacenado.
Evaluar la viabilidad a largo plazo de los equipos de refrigeración requiere mirar más allá del precio de compra inicial. La eficiencia operativa está dictada por la selección de componentes y la accesibilidad al mantenimiento.
La compensación entre motores de CA estándar y motores EC de alta eficiencia es una consideración primordial. Si bien los motores EC conllevan un mayor gasto de capital inicial, sus capacidades de velocidad variable y su menor consumo de energía reducen significativamente el consumo diario de energía. Calcular el punto de equilibrio basado en el funcionamiento continuo normalmente justifica la actualización para entornos de congelación profunda.
Evaluar el diseño de la carcasa de la unidad. Características como bandejas de goteo con bisagras, paneles laterales fácilmente extraíbles y paneles de ventilador abatibles reducen drásticamente las horas de trabajo durante la limpieza de rutina y el reemplazo de componentes. Los equipos cuyo mantenimiento es difícil inevitablemente sufrirán un mantenimiento diferido, lo que provocará fallos prematuros.
Los controladores de descongelamiento inteligentes basados en la demanda utilizan sensores para detectar el espesor real del hielo en las bobinas. Esta tecnología reduce los ciclos de calentamiento innecesarios en comparación con los relojes de descongelación tradicionales basados en el tiempo. Al iniciar un descongelamiento solo cuando es necesario físicamente, el sistema ahorra energía y mantiene una temperatura ambiente más estable.
La instalación de equipos de refrigeración pesados en entornos bajo cero introduce riesgos estructurales y operativos específicos que requieren una mitigación proactiva.
Un riesgo importante implica que las unidades pesadas y cargadas de hielo comprometan los techos de paneles metálicos aislados (IMP). A medida que se acumula escarcha entre los ciclos de descongelación, el peso de la unidad aumenta significativamente. Para mitigar esto, exija evaluaciones de carga estructural antes de la instalación. Especifique los accesorios de suspensión, placas de respaldo y soportes de rotura de puente térmico adecuados para distribuir el peso de forma segura y evitar puentes térmicos a través de los paneles del techo.
La escarcha derretida que se vuelve a congelar en la bandeja de drenaje o en las tuberías es un punto de falla catastrófico. Esto provoca una acumulación de hielo que bloquea el flujo de aire y, eventualmente, puede romper las aspas del ventilador. Mitigue este riesgo especificando bandejas de drenaje inclinadas y con calefacción. Asegúrese de que todas las líneas de drenaje tengan un trazado térmico, estén bien aisladas y se dirijan directamente fuera de la zona de congelación con una trampa en forma de P externa para evitar que el aire caliente regrese a la tubería.
Un enfriador de aire montado en el techo en una configuración de congelación profunda es un componente de alta ingeniería que dicta la viabilidad, eficiencia y seguridad de toda la operación de almacenamiento en frío. La matriz de decisión requiere un cuidadoso equilibrio entre las necesidades termodinámicas y las limitaciones físicas.
R: Para aplicaciones de congelación profunda (-18 °C y menos), se requiere un espacio mínimo entre aletas de 7 mm a 12 mm para acomodar la acumulación de escarcha entre ciclos de descongelación sin restringir el flujo de aire.
R: Los evaporadores de techo para almacenamiento en frío están construidos con un espacio de aletas más amplio, geometrías de serpentín especializadas de 5 filas, mecanismos de descongelación integrados de alta resistencia y motores de ventilador especializados diseñados para funcionar continuamente en temperaturas bajo cero.
R: Las unidades deben montarse al ras contra el techo, soplando aire a lo largo de la habitación sin obstrucciones y colocarse lejos de las puertas principales para minimizar la entrada de aire ambiente cálido y húmedo.
R: La rápida acumulación de hielo generalmente es causada por un espaciamiento insuficiente de las aletas, aperturas excesivas de las puertas que permiten la infiltración de humedad, un ciclo de descongelamiento que no funciona correctamente o un tamaño inadecuado de la unidad que provoca el funcionamiento continuo del compresor.
R: Sí, los tubos de cobre brindan una conductividad térmica y durabilidad superiores bajo refrigerantes de alta presión, mientras que se utilizan aletas de aluminio para mantener la unidad liviana y maximizar la superficie de intercambio de calor.
R: La cantidad de ventiladores depende de la longitud y el volumen general de la habitación. Para habitaciones de más de 5,5 metros (18 pies), se requieren unidades de ventiladores múltiples o refrigeradores separados para garantizar que el aire llegue a la pared trasera.
R: Sí. Los enfriadores de aire de techo en ángulo cuentan con un diseño compacto y de bajo perfil diseñado específicamente para habitaciones con alturas de techo bajas, lo que le permite maximizar el espacio de almacenamiento mientras mantiene el flujo de aire de retorno adecuado.
