Los procesos industriales que operan a temperaturas extremadamente bajas enfrentan desafíos únicos de gestión térmica. Ya sea para apoyar la cristalización farmacéutica, la síntesis química, la extracción de cannabis o la congelación instantánea de alimentos, mantener un control preciso de la temperatura dicta la viabilidad del producto. Las desviaciones menores de temperatura resultan en una pérdida catastrófica del producto o en una falla total del proceso. Alcanzar temperaturas de hasta -40 °F (-40 °C) requiere ingeniería especializada para gestionar el consumo de energía, evitar tiempos de inactividad excesivos por mantenimiento y evitar fallas prematuras del equipo. Los enfriadores HVAC de confort estándar, generalmente diseñados para temperaturas de salida del fluido de 40 °F a 45 °F para unidades de tratamiento de aire, no pueden soportar la dinámica térmica, los cambios en la viscosidad del fluido y las demandas de funcionamiento continuo de las aplicaciones bajo cero. Para especificar una enfriadora enfriada por agua de baja temperatura es necesario ir más allá de la igualación de capacidad básica. Exige una evaluación técnica rigurosa de la arquitectura del compresor, las propiedades del refrigerante y la infraestructura de las instalaciones para garantizar un funcionamiento confiable y continuo.
Comprender la diferencia entre la temperatura del fluido de salida (LFT) y la temperatura del proceso real requerida en la interfaz del intercambiador de calor es el primer paso en el diseño del sistema. El enfriador debe producir un fluido más frío que la temperatura objetivo del proceso para tener en cuenta las ineficiencias en la transferencia de calor y las pérdidas térmicas a través de la red de tuberías. Si un reactor químico requiere una temperatura de la camisa de -20 °F, es posible que el LFT del enfriador deba ser de -25 °F o -30 °F dependiendo de los caudales y la calidad del aislamiento de las tuberías.
Calcular con precisión las cargas térmicas máximas frente a las parciales evita el sobredimensionamiento. Un enfriador de gran tamaño realizará ciclos cortos, lo que provocará un desgaste acelerado del compresor, un retorno deficiente del aceite y un control errático de la temperatura. A diferencia de los sistemas HVAC de enfriamiento de confort, que experimentan cargas muy variables según el clima ambiental y la ocupación del edificio, el enfriamiento de procesos a baja temperatura generalmente presenta perfiles de carga estables y continuos. El diseño del equipo para satisfacer estas demandas industriales en estado estable garantiza un rendimiento constante y extiende la vida útil mecánica.
| Parámetro | Enfriador HVAC estándar | Enfriador de proceso de baja temperatura |
|---|---|---|
| Temperatura del fluido de salida (LFT) | 40°F a 45°F | 20°F hasta -40°F |
| Fluido de transferencia de calor | Agua tratada | Glicol de alta concentración o sintéticos |
| Perfil de carga | Altamente variable (dependiente del clima) | Operación estable y continua 24 horas al día, 7 días a la semana |
| Requisito de aislamiento | Elastómero estándar | Celda cerrada gruesa con barrera de vapor pesada. |
En los ciclos de refrigeración, "elevación" se refiere al diferencial de presión y temperatura que debe superar el compresor entre el evaporador de baja presión y el condensador de alta presión. Operar a bajas temperaturas aumenta inherentemente esta elevación, lo que obliga al compresor a trabajar más y consumir más energía eléctrica. Reducir la temperatura del suministro de agua del condensador, generalmente proporcionada por una torre de enfriamiento, reduce directamente la elevación general que debe alcanzar el compresor.
Reducir la elevación mejora significativamente la eficiencia del sistema. Como regla general de ingeniería, cada caída de un grado Fahrenheit en la temperatura del agua del condensador produce una mejora del 1,5% al 2% en la eficiencia del compresor. Gestionar eficazmente la temperatura del agua del condensador mediante el funcionamiento optimizado de la torre de enfriamiento y bombas de condensador de velocidad variable es una estrategia principal para reducir el consumo eléctrico en aplicaciones bajo cero.

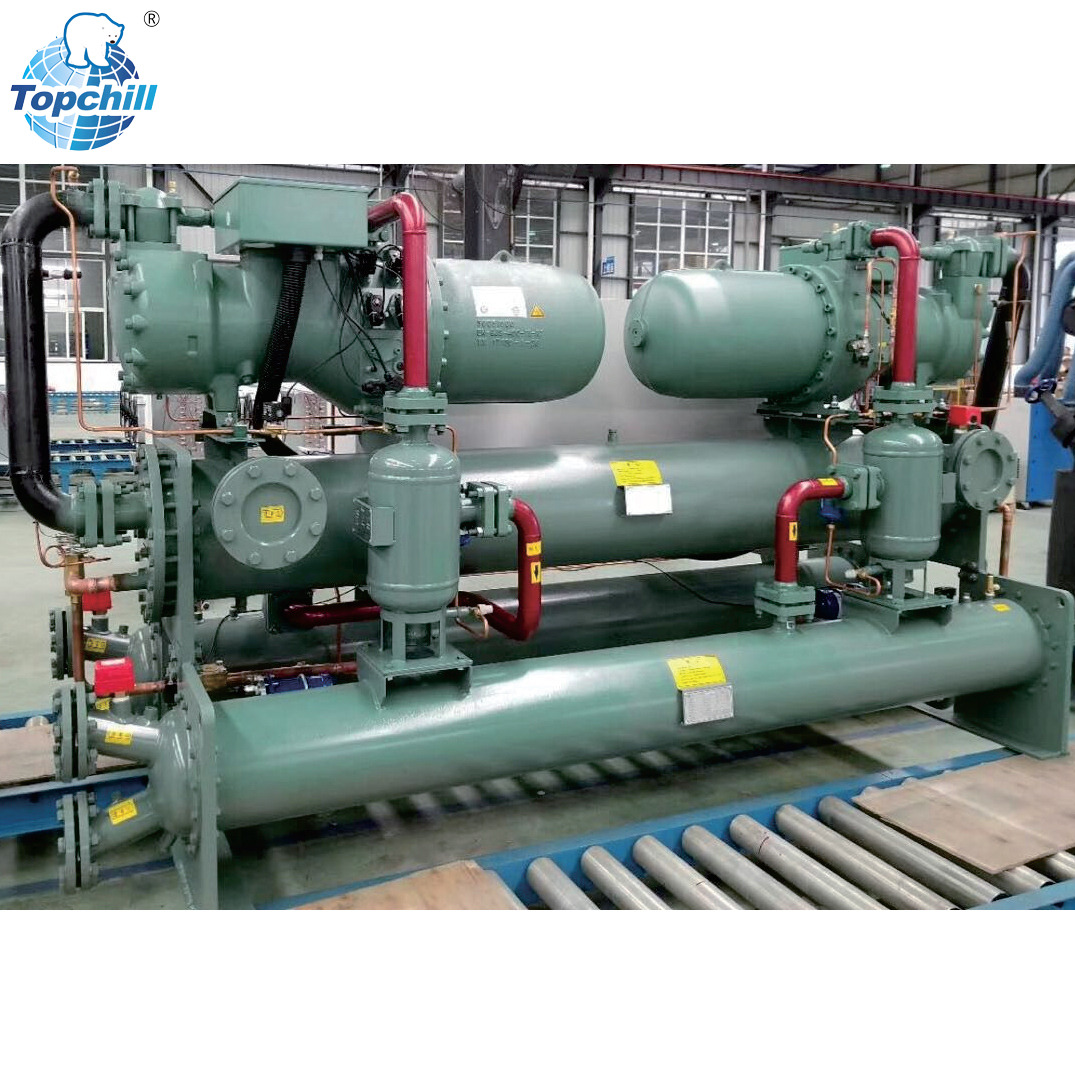

La selección del compresor dicta la confiabilidad y eficiencia de todo el sistema de gestión térmica. Los compresores scroll, de tornillo y centrífugos ofrecen cada uno características de rendimiento diferentes. Para aplicaciones de temperaturas extremadamente bajas, gestionar altas relaciones de compresión es el principal desafío mecánico. Un diseño de enfriador de agua semihermético proporciona claras ventajas operativas. El motor se enfría mediante gas de succión, lo que mejora la durabilidad bajo cargas pesadas, y el diseño de la carcasa atornillada elimina por completo las fugas externas del sello del eje, que son puntos de falla comunes en los compresores de accionamiento abierto.
Además, los compresores semiherméticos permiten una sólida capacidad de servicio en campo. Los técnicos de mantenimiento pueden reconstruir componentes internos, reemplazar placas de válvulas o cambiar estatores sin quitar todo el bloque compresor del circuito de tuberías. Cuando las temperaturas objetivo caen entre -10 °F y -40 °F, la compresión estándar de una sola etapa a menudo se vuelve ineficiente o mecánicamente inviable debido a temperaturas de descarga excesivas. Estos umbrales extremos normalmente requieren economizadores o sistemas de compresión de dos etapas para gestionar el calor y mantener la eficiencia volumétrica.
Seleccionar el evaporador correcto implica evaluar los intercambiadores de calor de carcasa y tubos versus los de placas soldadas. Los diseños de carcasa y tubo son mecánicamente robustos, manejan mejor la suciedad de los fluidos y son más fáciles de limpiar con cepillos mecánicos para tubos. Los intercambiadores de calor de placas soldadas ofrecen una transferencia de calor superior en un espacio muy compacto, pero son extremadamente sensibles a la contaminación por partículas y a la congelación catastrófica. El aumento de la viscosidad de los fluidos a baja temperatura debe ser un factor importante en esta decisión, ya que afecta directamente la caída de presión y la dinámica del flujo interno.
Un aislamiento adecuado es un requisito absoluto, no una mejora opcional. El aislamiento de celda cerrada con barreras de vapor robustas y sin costuras evita la condensación, la corrosión bajo el aislamiento (CUI) y la acumulación destructiva de hielo en la carcasa del evaporador y las tuberías de succión. No aislar adecuadamente provoca una rápida degradación del equipo, graves pérdidas térmicas y encharcamientos peligrosos en el suelo de la sala de máquinas.
La eficiencia del rechazo de calor influye en gran medida en el rendimiento general de la planta. El agua posee un coeficiente de transferencia de calor significativamente mayor que el aire ambiente. En consecuencia, una enfriadora enfriada por agua funciona de manera más eficiente, particularmente cuando gestiona las altas cargas de calor generadas por procesos industriales de baja temperatura. Los sistemas enfriados por agua mantienen presiones de condensación estables incluso durante condiciones ambientales extremas de verano, lo que garantiza un enfriamiento confiable y continuo cuando las unidades enfriadas por aire pueden tener problemas, reducir su capacidad o dispararse debido a una presión de cabeza alta.
Al utilizar una torre de enfriamiento, los sistemas enfriados por agua pueden aprovechar las temperaturas de bulbo húmedo, que son consistentemente más bajas que las temperaturas de bulbo seco durante los meses pico de verano. Esta ventaja termodinámica mantiene el elevador del compresor manejable y el consumo eléctrico predecible durante todo el año.
La elección entre sistemas enfriados por aire y por agua implica importantes compensaciones en materia de infraestructura. Las unidades enfriadas por agua requieren espacio dedicado en una sala de máquinas, torres de enfriamiento, programas de tratamiento químico de agua y bombas de agua de condensador. Por el contrario, las unidades enfriadas por aire requieren un espacio sustancial en el techo o plataforma al aire libre, soporte estructural para soportar su peso operativo y espacio libre adecuado para un flujo de aire adecuado sin recirculación.
Para instalaciones ubicadas cerca de áreas residenciales o sujetas a estrictas ordenanzas municipales sobre ruido, los sistemas interiores refrigerados por agua ofrecen beneficios acústicos sustanciales. Contener los compresores pesados dentro de una sala mecánica con aislamiento acústico y utilizar ventiladores de torre de enfriamiento de bajo ruido mitiga la contaminación acústica ambiental de manera efectiva.
Seleccionar el refrigerante adecuado requiere equilibrar el rendimiento termodinámico con las cambiantes regulaciones ambientales. Las aplicaciones de baja temperatura requieren refrigerantes con un deslizamiento de temperatura adecuado, puntos de ebullición bajos y alta capacidad volumétrica. Las opciones incluyen alternativas al R-507A, R-448A, R-449A o refrigerantes naturales como amoníaco (R-717) y CO2 (R-744). Los administradores de instalaciones deben evaluar el potencial de calentamiento global (GWP) y el potencial de agotamiento de la capa de ozono (ODP) en comparación con las próximas reducciones regulatorias de la Ley AIM de la EPA y los gases fluorados para garantizar el cumplimiento a largo plazo y evitar costosos costos de modernización en el futuro.
El agua estándar se congela a 32 °F, lo que la hace inútil para aplicaciones bajo cero. La selección de fluidos (normalmente etilenglicol, propilenglicol o fluidos sintéticos especializados para transferencia de calor) dicta el punto de congelación y la capacidad calorífica específica del circuito de circulación. El aumento de la viscosidad del fluido a bajas temperaturas crea importantes desafíos de bombeo. Requiere motores de bomba de mayor tamaño para superar la fricción, altera los requisitos de la altura de succión positiva neta (NPSH) y reduce el número de Reynolds.
Si el número de Reynolds cae demasiado, el flujo de fluido cambia de turbulento a laminar dentro del intercambiador de calor. El flujo laminar crea una capa límite aislante contra las paredes del tubo, lo que reduce drásticamente la eficiencia de la transferencia de calor. Los ingenieros deben calcular cuidadosamente las curvas de la bomba y los diámetros de las tuberías para mantener el flujo turbulento a la temperatura de funcionamiento más baja esperada.
Los controles avanzados son esenciales para mantener la estabilidad en un sistema de refrigeración industrial . La modulación precisa de la capacidad a través de variadores de frecuencia (VFD), la respuesta rápida de las válvulas de expansión electrónicas (EEV) y la derivación de gas caliente para una estabilidad de carga baja son características críticas. La integración perfecta de BMS/SCADA utilizando protocolos como BACnet o Modbus permite el monitoreo en tiempo real de las temperaturas de aproximación, los diferenciales de presión de aceite y el diagnóstico general del sistema. Estos datos permiten a los operadores abordar de forma preventiva la degradación del rendimiento antes de que provoque un cierre no planificado.
La evaluación de equipos de refrigeración industrial requiere mirar mucho más allá del precio de compra inicial. El consumo de energía eléctrica representa la gran mayoría de los gastos operativos durante la vida útil de una unidad. Calcular el retorno de la inversión (ROI) para opciones de eficiencia premium, como VFD en compresores y bombas de condensador, implica analizar el valor de carga parcial integrada (IPLV) y las horas de funcionamiento específicas del sitio. La inversión inicial en componentes de alta eficiencia genera ahorros operativos sustanciales a largo plazo, especialmente en instalaciones que ejecutan turnos de producción continuos las 24 horas del día, los 7 días de la semana.
Proteger los procesos de alto valor contra tiempos de inactividad no planificados requiere una sólida planificación de la redundancia. La evaluación de configuraciones modulares versus sistemas redundantes de una sola unidad N+1 determina la resiliencia mecánica de la instalación. Además, diseñar la infraestructura de tuberías con conexiones de servicios públicos "listas para alquilar" permite una recuperación rápida durante las emergencias. La instalación de válvulas de aislamiento, circuitos de derivación y accesorios de brida de conexión rápida permite a los equipos de mantenimiento integrar sin problemas enfriadores móviles temporales durante revisiones importantes programadas o actualizaciones repentinas de capacidad sin detener la producción.
El diseño físico del equipo afecta directamente la capacidad de servicio y los costos de mantenimiento continuo. El espacio libre adecuado para tirar de los tubos para la limpieza del condensador, el fácil acceso al cabezal del compresor y los puntos accesibles de reemplazo del filtro de aceite y del núcleo del secador reducen las horas de mano de obra durante el servicio de rutina. Además, la implementación de un programa de tratamiento de agua dedicado y administrado químicamente para el circuito del condensador previene la incrustación y la contaminación biológica. La acumulación de incrustaciones actúa como un aislante, lo que degrada la eficiencia de la transferencia de calor, aumenta la presión del cabezal y acorta la vida útil del compresor.
La congelación del evaporador es un riesgo grave causado por una concentración inadecuada de glicol, un estancamiento de fluido localizado o una pérdida repentina de flujo. Para mitigar este riesgo es necesario instalar interruptores de flujo de dos elementos, cortes de seguridad de baja temperatura y sistemas automatizados de monitoreo de la densidad del fluido. La falla en el retorno de aceite es otro problema común con cargas bajas y temperaturas de funcionamiento bajas. El vapor de refrigerante pierde velocidad con cargas bajas y no logra llevar el aceite de regreso al compresor. El uso de separadores de aceite de alta eficiencia, sistemas activos de gestión de aceite con calentadores y un diseño adecuado de las tuberías de la línea de succión, como elevadores de succión y trampas P del tamaño correcto, garantiza una lubricación constante del compresor.
Pruebas rigurosas verifican la integridad del sistema antes de la implementación completa. Las pruebas de aceptación de fábrica (FAT) bajo cargas simuladas de baja temperatura garantizan que la unidad cumpla con las especificaciones de diseño antes del envío. Las pruebas de aceptación en sitio (SAT) in situ son igualmente críticas. La verificación de las secuencias de control, los interbloqueos de seguridad, la calibración de los sensores y el rendimiento a carga completa garantiza que el equipo funcione de forma segura y eficiente antes de integrarlo en la línea de producción activa.
R: Las unidades estándar generalmente alcanzan los 40 °F, pero los enfriadores de enfriamiento de procesos de baja temperatura especializados que utilizan refrigerantes específicos, compresión de dos etapas y glicol de alta concentración o fluidos sintéticos pueden alcanzar temperaturas de hasta -40 °F/-40 °C o menos.
R: Los compresores semiherméticos ofrecen el beneficio del sello hermético al prevenir fugas de refrigerante y, al mismo tiempo, permitir un completo servicio en campo de los componentes internos, lo cual es crucial para minimizar el tiempo de inactividad en procesos industriales continuos.
R: El agua más fría del condensador reduce el diferencial de presión (elevación) que debe superar el compresor, lo que disminuye significativamente el consumo de energía, reduce el desgaste mecánico del sistema y aumenta la confiabilidad general.
R: El enfriamiento de procesos a baja temperatura implica diseños de compresores especializados, la absoluta necesidad de mezclas anticongelantes, refrigerantes de bajo punto de ebullición, un aislamiento más grueso con barreras de vapor para evitar la formación de hielo y un funcionamiento continuo las 24 horas, los 7 días de la semana, los 365 días del año.
R: A medida que bajan las temperaturas, la viscosidad del fluido aumenta significativamente. Esto requiere motores de bomba más grandes para superar las mayores caídas de presión y puede cambiar el flujo de turbulento a laminar, lo que reduce gravemente la eficiencia de la transferencia de calor en el evaporador.
