El rechazo térmico ineficiente constituye el principal cuello de botella en la refrigeración comercial e industrial. Las configuraciones del condensador que no coinciden restringen gravemente el rendimiento del sistema. Seleccionar el diseño de flujo de aire incorrecto provoca directamente fallas operativas. Las unidades de descarga lateral y de descarga superior manejan el calor de manera diferente. Las elecciones incorrectas conducen a ciclos cortos. Provocan un consumo excesivo de energía. Aceleran el desgaste prematuro del compresor. Los ecosistemas de refrigeración comercial dependen de diversos equipos. La familia más amplia de condensadores comerciales enfriados por aire incluye las series FNH, FNV, FNF, FNU, FNVB y TP. Seleccionar entre las plataformas dominantes FNH y FNV sigue siendo esencial para la optimización del sistema. Cada diseño responde a demandas espaciales y térmicas específicas. Los ingenieros deben evaluar estas plataformas objetivamente. Debe analizar las limitaciones espaciales y los requisitos de capacidad. Debe considerar configuraciones de bobinas personalizables y confiabilidad del ciclo de vida.
Definir los criterios de éxito para un intercambiador de calor enfriado por aire requiere equilibrar múltiples factores. Debe hacer coincidir la capacidad de rechazo de calor requerida con las restricciones específicas del sitio. Las limitaciones espaciales dictan las dimensiones físicas. Los factores ambientales influyen en la eficiencia del flujo de aire. Los requisitos del lado del compresor determinan la etapa operativa. La selección adecuada del condensador de refrigeración evita fallas en el sistema. Los ingenieros de campo saben que un condensador es tan bueno como su flujo de aire. La entrada bloqueada o el escape restringido arruinan la eficiencia. Debe evaluar el sitio físico antes de mirar los gráficos de capacidad. Mire los vientos predominantes. Verifique la distancia a las paredes adyacentes. Mida la altura disponible.
Los sistemas de refrigeración rechazan el calor absorbido de la cámara frigorífica más el calor de compresión. El condensador debe manejar este calor total de rechazo (THR). Si el condensador no puede rechazar este calor, la presión de cabeza aumenta. La alta presión de cabeza obliga al compresor a trabajar más duro. Esto consume más amperaje. Aumenta las temperaturas de descarga. Con el tiempo, el aceite del compresor se descompone. Poco después se produce un fallo mecánico. La elección de la geometría correcta del condensador evita esta reacción en cadena.

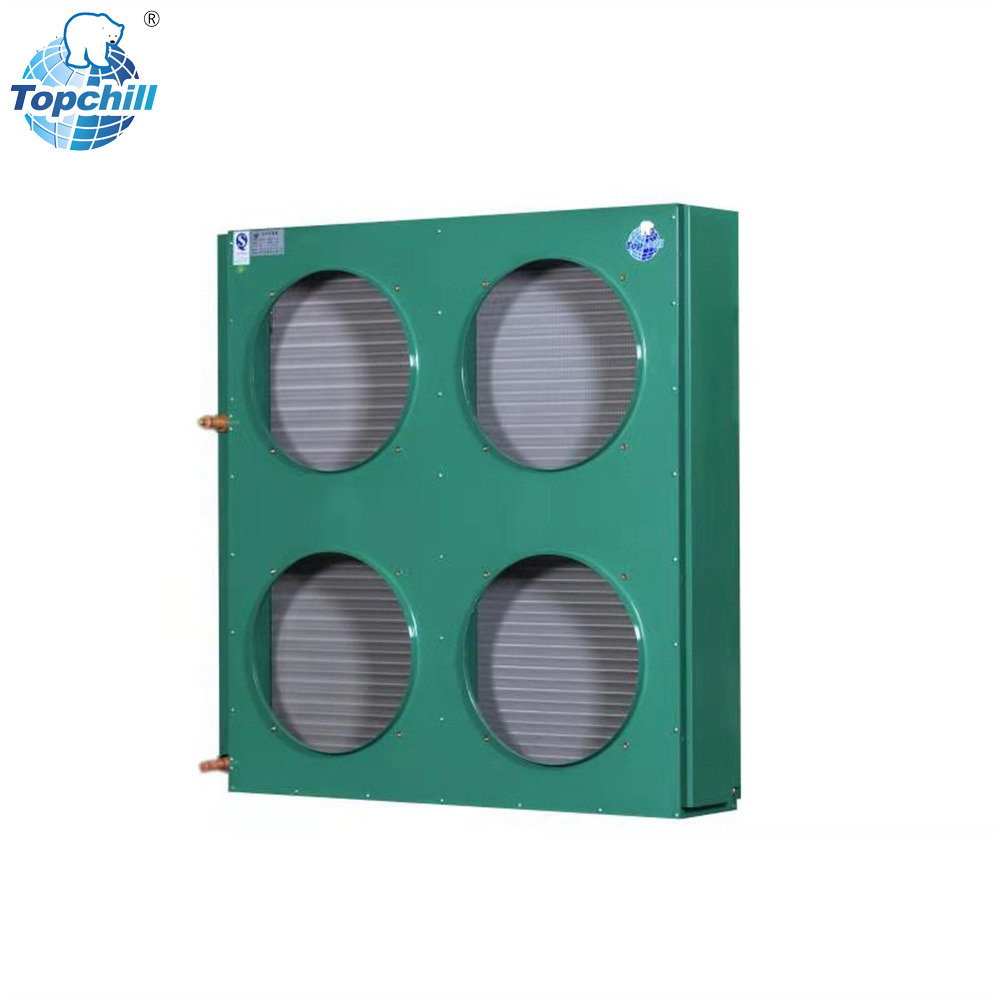

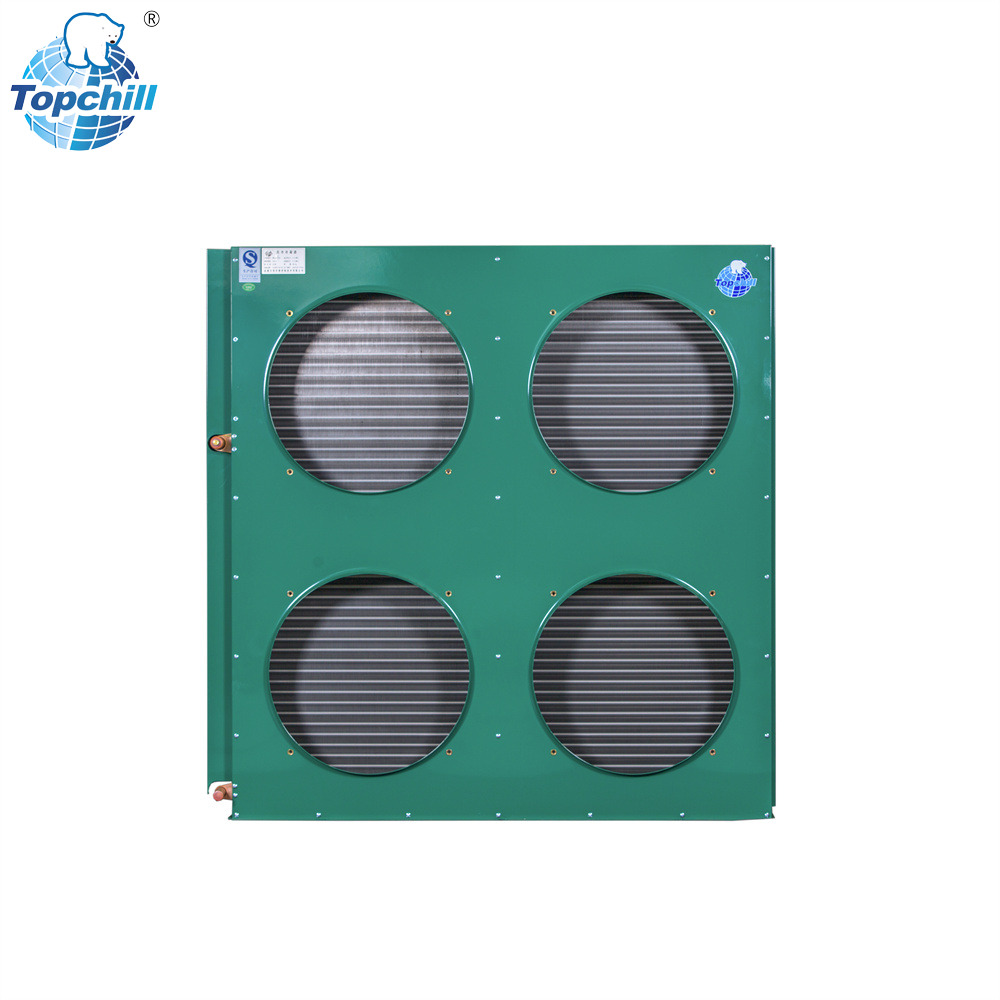

El condensador enfriado por aire FNH presenta un diseño estructural distintivo. Utiliza una orientación de bobina horizontal. Los ventiladores axiales soplan aire horizontalmente a través de las aletas. Esta dinámica de descarga lateral se adapta a diseños arquitectónicos específicos. El lanzamiento horizontal requiere espacio despejado hacia adelante. Evita que el aire de escape rebote hacia la entrada. Debe mantener al menos un diámetro de espacio libre del ventilador en el lado de entrada. El lado de escape necesita aún más espacio. Si el aire caliente golpea una pared y recircula, la capacidad cae inmediatamente.
Los ingenieros especifican este modelo para refrigeración comercial pequeña y mediana. Se integra bien con unidades de compresores paralelos interiores. Las instalaciones con amplio espacio libre horizontal se benefician de este diseño. Funciona perfectamente bajo estrictos límites de altura vertical. Las instalaciones a nivel del suelo suelen utilizar este perfil para evitar bloquear las líneas de visión. El montaje adyacente a la pared sigue siendo un caso de uso común. Los supermercados suelen colocar estas unidades en tejados más bajos. Las tiendas de conveniencia los montan sobre soportes de pared reforzados.
Las líneas de base operativas para el condensador FNH incluyen rangos de capacidad estándar. Los fabricantes ofrecen capacidades de configuración de circuitos múltiples. Esto permite que un condensador sirva para múltiples compresores independientes. Las unidades mantienen la compatibilidad con refrigerantes sintéticos y naturales comunes. El circuito de la bobina se adapta a requisitos específicos de caída de presión. Puede especificar diferentes espacios entre aletas. Un espacio de 2,1 mm funciona para entornos limpios. Un espacio de 3,2 mm evita que se ensucie rápidamente en áreas polvorientas.
El condensador FNV utiliza una geometría en forma de V. Cuenta con bobinas dobles en ángulo para maximizar la superficie. Los ventiladores montados en la parte superior aspiran aire por ambos lados simultáneamente. Descargan el aire calentado verticalmente. Esta dinámica de descarga superior crea una poderosa columna térmica. Aprovecha la convección de calor natural para mejorar la eficiencia. Naturalmente, el aire caliente quiere subir. Los ventiladores verticales favorecen este movimiento natural. Esto evita que el aire caliente permanezca en el patio de equipos.
Este diseño sirve para refrigeración industrial de alta resistencia. Los sistemas remotos de cámaras frigoríficas en tejados se basan en esta arquitectura. Las instalaciones de alta densidad requieren esta descarga vertical. La disponibilidad de la huella a menudo dicta esta elección. La forma de V incluye una enorme superficie de transferencia de calor en un área mínima del suelo. Resuelve severas limitaciones de espacio en zonas industriales urbanas. Los grandes almacenes frigoríficos utilizan bancos de estas unidades. Las plantas procesadoras de alimentos dependen de ellos para cargas masivas de congelación rápida.
La línea base operativa se centra en la superficie maximizada. Ofrece rechazo térmico de alta capacidad. El tiro vertical favorece la convección natural del calor. Esto evita la recirculación de aire caliente en patios de equipos abarrotados. La configuración del banco en V admite volúmenes masivos de flujo de aire. Maneja eficazmente las cargas máximas extremas del verano. Puede empacar varias unidades tipo V juntas. Siempre que tengan espacio libre por encima de la cabeza, funcionan bien.
Comprender el ecosistema completo ayuda a reducir las opciones. La FNH y la FNV representan las plataformas centrales. Otras variantes satisfacen requisitos específicos. Los encontrará en situaciones de campo específicas.
Comparar características con resultados operativos requiere una evaluación estricta. Aplicamos principios termodinámicos y aerodinámicos estándar. Cada dimensión de diseño impacta el desempeño en el campo de manera diferente. No se puede simplemente mirar un gráfico de capacidad. Debe comprender cómo se comporta la unidad en el mundo real.
El lanzamiento horizontal crea desafíos aerodinámicos específicos. Las unidades de descarga lateral enfrentan susceptibilidad a la interferencia del viento cruzado. Los fuertes vientos opuestos detiene las aspas del ventilador. Esto reduce el flujo de aire efectivo a través del serpentín. El riesgo de recirculación de aire caliente aumenta cerca de las paredes opuestas. Debe mantener estrictos requisitos de autorización. Las zonas de entrada y salida sin obstáculos siguen siendo obligatorias. Si instala una unidad FNH de cara al viento predominante, la presión de cabeza aumentará en los días ventosos. El viento lucha contra la afición. Los aficionados pierden.
Las columnas verticales funcionan de manera diferente. El diseño tipo V se beneficia de la asistencia convectiva natural. El aire caliente sube de forma natural. Los ventiladores de descarga superior empujan este aire hacia arriba. Esto proporciona una resistencia superior a los vientos cruzados horizontales. Garantiza una minimización absoluta de los cortocircuitos térmicos. Los diseños de unidades múltiples dependen de la descarga vertical para evitar la contaminación cruzada. El escape vertical de alta velocidad atraviesa los vientos cruzados. Mantiene el aire caliente alejado de las bobinas de admisión.
Las compensaciones espaciales dictan las ubicaciones de instalación. La integración a nivel del suelo favorece las huellas horizontales. Las unidades de descarga lateral requieren un amplio espacio lateral. La integración en la azotea favorece el volumen vertical. Las unidades tipo V requieren un espacio aéreo superior sin obstáculos. Debe calcular con precisión los pies cuadrados disponibles. Una unidad tipo V podría ahorrar espacio en el suelo, pero requiere una estructura de soporte más fuerte.
La personalización de la bobina se aplica a ambas plataformas. Los fabricantes admiten circuitos personalizados. El circuito dual sirve a múltiples compresores independientes desde un chasis. Las disposiciones de paso variable optimizan las caídas de presión interna. Puede especificar el espaciado de las aletas según los niveles de desechos ambientales. El mayor espacio entre las aletas evita la contaminación en entornos polvorientos. El espesor del tubo de cobre se puede aumentar para refrigerantes de mayor presión.
| de comparación de configuración del condensador | FNH (descarga lateral) | FNV (descarga superior) |
|---|---|---|
| Dirección del flujo de aire | Horizontal | Vertical |
| Eficiencia de la huella | Moderado (Requiere espacio libre lateral) | Alto (forma de V compacta) |
| Aplicación primaria | Comercial, Zonas bajas | Industrial, Azotea, Alta densidad |
| Resistencia al viento cruzado | Bajo a moderado | Alto |
| Acceso de mantenimiento | Acceso directo a nivel del suelo | Requiere acceso interno a la cavidad en V |
| Complejidad de las tuberías | Carreras horizontales estándar | Requiere elevadores verticales y trampas. |
El rendimiento ambiental máximo define la confiabilidad del sistema. Cada modelo gestiona las altas temperaturas del verano de forma diferente. Un flujo de aire insuficiente activa los controles de alta presión. Las unidades tipo V generalmente ofrecen superficies de bobina más grandes. Manejan mejor los picos ambientales extremos. Las unidades de descarga lateral requieren una adaptación cuidadosa de la capacidad para evitar que se atasquen. Debe dimensionar el condensador para la temperatura ambiente absoluta más alta esperada. No utilice temperaturas medias.
Las opciones de preparación y control optimizan la eficiencia de carga parcial. La integración de ventiladores EC de velocidad variable mejora el rendimiento. Los ventiladores EC modulan la velocidad según la presión del cabezal. El ciclo tradicional del ventilador de aire acondicionado simplemente enciende y apaga los ventiladores. La tecnología EC proporciona un control preciso de la presión del cabezal. Ambos tipos de chasis aceptan actualizaciones de ventiladores EC. Los ventiladores EC también reducen el ruido en condiciones de baja carga. Ahorran una cantidad significativa de energía eléctrica en comparación con los motores de CA.
La implementación de sistemas de condensadores remotos presenta desafíos físicos. Debe abordar obstáculos mecánicos y logísticos. Una planificación adecuada mitiga los riesgos de adopción. La ejecución en campo determina el éxito del diseño de ingeniería.
La instalación de descarga lateral conlleva riesgos específicos. Los soportes de montaje en pared requieren integridad estructural verificada. El aislamiento de vibraciones previene fracturas de tuberías. Debe calcular los tramos de tubería con precisión. Las conexiones remotas del compresor interior exigen trampas de retorno de aceite precisas. Los tramos largos de tuberías horizontales requieren una pendiente cuidadosa. Debe inclinar la línea de descarga hacia el condensador. Esto evita que el aceite regrese al cabezal del compresor durante los ciclos de inactividad.
Las instalaciones tipo V exigen una ingeniería pesada. El alto centro de gravedad requiere cálculos de carga de viento. El refuerzo estructural del bordillo del tejado sigue siendo obligatorio. La logística del montaje de grúas complica el posicionamiento en los tejados. Debe coordinar los levantamientos pesados con cuidado. La distribución de carga puntual en las membranas del techo requiere aprobación arquitectónica. Debe instalar almohadillas vibratorias adecuadas debajo de las patas de montaje. La tubería de descarga debe incluir una trampa invertida si el condensador se encuentra encima del compresor.
La mecánica de limpieza difiere significativamente entre diseños. Las bobinas laterales ofrecen un acceso sencillo para la limpieza a nivel del suelo. Los técnicos pueden lavar las aletas directamente. Pueden utilizar pulverizadores de bomba estándar. Pueden peinar las aletas dobladas fácilmente. Los bancos V requieren acceso de mantenimiento estructurado. Paneles removibles o pasarelas internas permiten la entrada. Los técnicos deben lavar minuciosamente las caras internas de la bobina en V. Deben arrastrar mangueras hasta el techo. Deben trabajar dentro de la cavidad en V.
La exposición ambiental afecta la longevidad. Los diseños tipo V protegen naturalmente las caras internas de la bobina. Bloquean la luz solar directa y la caída de escombros. Las bobinas horizontales quedan totalmente expuestas a los impactos ambientales. Requieren protecciones contra granizo. Las rejillas ayudan a desviar los escombros en el aire. Los programas de inspección regulares evitan incrustaciones graves. Las semillas y el polvo del álamo obstruirán rápidamente el serpentín del condensador. Debe establecer un programa de limpieza estricto basado en el entorno local.
La proyección de sonido direccional dicta la ubicación del sitio. Las unidades de descarga lateral proyectan energía acústica de forma horizontal. Esto corre el riesgo de infringir el ruido en los límites de la propiedad en espacios reducidos. Las ondas sonoras viajan directamente hacia estructuras adyacentes. Si apunta una unidad FNH a la ventana de una oficina, recibirá quejas. Debes orientar los ventiladores lejos de zonas sensibles.
Las unidades tipo V proyectan el sonido verticalmente. Dispersan el ruido del ventilador hacia arriba. Esto dirige el sonido lejos de las zonas ocupadas a nivel del suelo circundantes. Los materiales de amortiguación acústica reducen aún más el ruido del compresor y del ventilador. Los ventiladores de velocidad variable reducen el ruido durante el funcionamiento nocturno. Cuando la temperatura ambiente baja por la noche, los ventiladores EC disminuyen la velocidad. Esto reduce drásticamente la huella acústica. Mantiene la instalación cumpliendo con las ordenanzas locales sobre ruido.
Evaluar el valor a largo plazo de un condensador requiere mirar más allá de la instalación inicial. Debe considerar la eficiencia energética y la vida útil del material. Estos factores determinan el verdadero éxito operativo del sistema de refrigeración.
La mayor superficie de transferencia de calor del condensador tipo V reduce las temperaturas de condensación del compresor. Esto mejora directamente el índice de eficiencia energética (EER) del bastidor de compresores conectado. Una presión de cabeza más baja significa que el compresor consume menos amperios. Funciona más fresco. Dura más. Los ahorros de energía de un condensador altamente eficiente se acumulan rápidamente. Los motores de ventilador EC multiplican estos ahorros. Consumen una fracción de la energía utilizada por los motores de CA estándar durante condiciones de carga parcial.
Las unidades de descarga lateral también pueden lograr una alta eficiencia si se dimensionan correctamente. Debes asegurarte de que tengan un flujo de aire sin restricciones. Cualquier restricción aumenta el consumo de energía del ventilador y aumenta la presión del cabezal. El mantenimiento adecuado mantiene la eficiencia alta. Un serpentín sucio obliga a los ventiladores y al compresor a trabajar más. La limpieza periódica es la estrategia más eficaz para ahorrar energía.
Las opciones de metalurgia de bobinas dictan la vida útil en entornos hostiles. Los tubos de cobre estándar con aletas de aluminio funcionan bien en áreas limpias del interior. Las instalaciones costeras requieren una fuerte protección contra la corrosión. El aire salado destruye las aletas de aluminio estándar en meses. Debe especificar aletas recubiertas de epoxi para ambientes marinos. Las configuraciones de cobre a cobre ofrecen una durabilidad extrema pero pesan mucho más.
La construcción de la carcasa es importante para instalaciones al aire libre. La chapa de acero galvanizado proporciona una base sólida. Los acabados con recubrimiento en polvo resisten la degradación estructural. Los herrajes de acero inoxidable evitan rayas de óxido y pernos agarrotados. Debe inspeccionar la carcasa anualmente en busca de desconchones de pintura o manchas de óxido. Retoque cualquier metal desnudo inmediatamente para evitar fallas estructurales.
El condensador de descarga lateral sigue siendo la opción pragmática para proyectos de capacidad media. Se adapta perfectamente a instalaciones con altura restringida o con presupuestos estrictos. El condensador tipo V sirve como arquitectura obligatoria para sistemas de alta capacidad. Las instalaciones industriales con limitaciones de espacio dependen de su tamaño compacto y su descarga vertical.
Para finalizar la arquitectura de su sistema, ejecute los siguientes pasos:
R: La principal diferencia radica en la dirección del flujo de aire y la configuración estructural. El FNH es una unidad de descarga lateral que utiliza flujo de aire horizontal. El FNV es una unidad de descarga superior en forma de V que utiliza flujo de aire vertical, diseñada específicamente para una mayor densidad de rechazo de calor en espacios más pequeños.
R: Elija el modelo tipo V para requisitos de alta capacidad donde el espacio en el suelo es limitado. Es ideal para instalaciones en tejados que dan servicio a grandes cámaras frigoríficas y entornos que requieren dispersión vertical del sonido para evitar quejas por ruido a nivel del suelo.
R: El FNF es una variante comercial estándar de descarga lateral. Los modelos FNU y FNVB ofrecen configuraciones de huella alternativas para límites espaciales específicos. Las unidades FNW o tipo W aumentan significativamente para manejar capacidades industriales pesadas extremas.
R: Sí, tanto los modelos de descarga lateral como los de descarga superior funcionan excepcionalmente bien como condensadores remotos. Una integración exitosa requiere un dimensionamiento correcto de las tuberías de refrigerante y trampas de retorno de aceite diseñadas correctamente para garantizar la confiabilidad del compresor.
R: Las unidades de descarga lateral ofrecen un acceso horizontal directo y más sencillo para la limpieza exterior. Las unidades tipo V requieren acceso a la cavidad interna en V para un lavado completo, aunque su diseño en ángulo ofrece una mejor protección estructural natural contra la caída de escombros.
R: La selección de un condensador de tamaño insuficiente o mal ventilado provoca presiones de cabeza elevadas. Esto conduce directamente a altas temperaturas de descarga del compresor, una rápida degradación del aceite y una eventual falla mecánica prematura del compresor.
