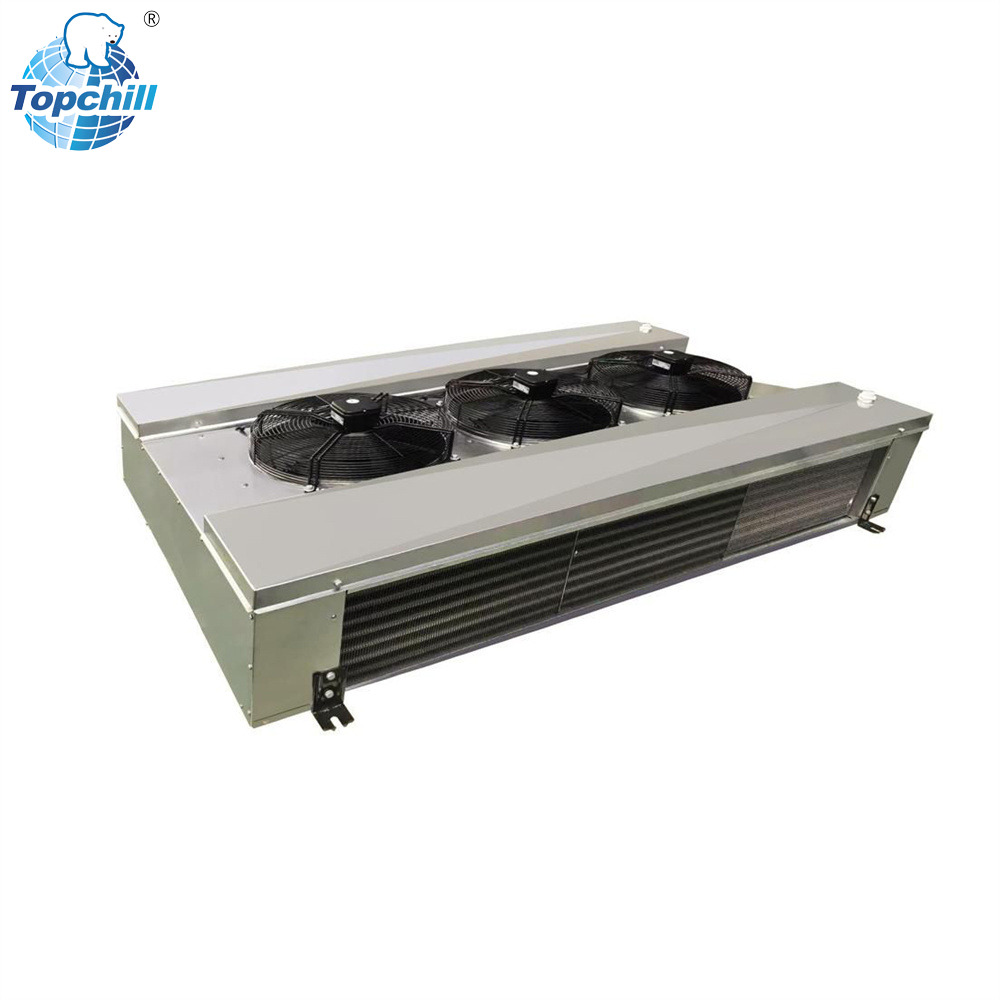

La ubicación física de un evaporador dicta la eficiencia termodinámica de todo el sistema. La capacidad nominal no significa nada si la unidad se encuentra en una zona muerta. Las ubicaciones de instalación inadecuadas en entornos industriales provocan ciclos cortos, congelación del serpentín, gradientes de temperatura desiguales y desgaste mecánico acelerado. Los administradores de instalaciones y los técnicos de instalación a menudo subestiman cómo las limitaciones espaciales y las cargas de calor localizadas alteran los patrones de flujo de aire diseñados. Si monta una unidad sin mapear la dinámica térmica de la habitación, corre el riesgo de destruir el compresor debido a ciclos cortos constantes y retorno de líquido. Esta guía proporciona un marco técnico para determinar la ubicación óptima según la dinámica del flujo de aire, las limitaciones estructurales y los requisitos de aplicación específicos. Aprenderá a colocar las unidades correctamente para refrigeración general del taller, control estricto de la temperatura y entornos con alta humedad. Nos centramos en la ejecución práctica en campo, pasando por alto los modelos teóricos para brindarle parámetros de instalación procesables.
Evite puertas: nunca instale la unidad directamente sobre o junto a puertas de mucho tráfico para evitar la infiltración de humedad ambiental y la posterior formación de hielo en el serpentín.
Priorizar el lanzamiento de aire: Se debe colocar un evaporador de descarga lateral para utilizar su distancia máxima de lanzamiento de aire sin obstrucción inmediata de maquinaria o vigas estructurales.
Garantice el acceso para mantenimiento: la ubicación debe permitir un acceso seguro y compatible con OSHA para la limpieza rutinaria del serpentín, el reemplazo del motor y la inspección del drenaje.
Haga coincidir la aplicación con la ubicación: las estrategias de ubicación deben cambiar según el entorno, especialmente cuando se trata de un enfriador de aire para procesamiento de alimentos versus un enfriador de aire de taller estándar.
La finalidad fundamental del serpentín evaporador es el intercambio de calor. Absorbe el calor sensible y latente del espacio circundante y lo transfiere al refrigerante circulante. La ubicación afecta directamente esta función principal. Si la unidad se instala en una esquina restringida, no podrá aspirar suficiente aire de retorno. Esto priva al serpentín, reduce la presión de succión y limita gravemente la capacidad de transferencia de calor. Cuando la presión de succión cae demasiado, la válvula de expansión termostática funciona y el refrigerante líquido puede regresar al compresor, provocando fallas mecánicas catastróficas. La distribución uniforme de la temperatura en todo el piso del taller requiere un posicionamiento estratégico. La unidad debe proyectar aire acondicionado a través del área de piso máxima posible antes de que la velocidad del aire caiga por debajo de los niveles terminales.
La ubicación también dicta la capacidad de la unidad para mantener el Delta-T diseñado. Delta-T representa la diferencia de temperatura entre el aire de retorno que ingresa al serpentín y el aire de suministro que sale de él. Una unidad ubicada correctamente aspira el aire más cálido del espacio y lo descarga sin restricción inmediata. Si el aire de suministro rebota en una pared cercana y regresa directamente al retorno, la unidad lee una caída de temperatura falsa. El termostato se satisface prematuramente, dejando caliente el resto del taller. Mantener un Delta-T constante requiere una ruta de flujo de aire sin obstrucciones.
Para verificar el potencial de rendimiento básico antes del montaje, ejecute estos pasos:
Mida la distancia total desde la cara de descarga propuesta hasta la obstrucción sólida más cercana.
Calcule los pies cuadrados totales de la zona de enfriamiento principal para asegurarse de que el tiro cubra la huella.
Identifique todas las fuentes de calor secundarias dentro de un radio de 20 pies de la entrada propuesta.
Verifique la capacidad de carga estructural de las vigas de pared o techo de montaje para soportar el peso de operación.
La colocación correcta reduce los tiempos de funcionamiento del compresor. Cuando un evaporador opera en una ubicación óptima, alcanza la temperatura de referencia más rápido. Los tiempos de funcionamiento más cortos reducen directamente el consumo de energía y reducen el desgaste mecánico del compresor. Por el contrario, una mala ubicación obliga al sistema a funcionar continuamente para superar los puntos calientes localizados. Esta operación constante degrada los contactores, sobrecarga los motores de los ventiladores y acelera la degradación del aceite del compresor debido a las altas temperaturas de funcionamiento sostenidas.
Las decisiones de ubicación sirven como factor principal para minimizar los gastos generales de mantenimiento a largo plazo. Las unidades instaladas en áreas altamente contaminadas, como directamente encima de estaciones de soldadura o muelas abrasivas, ingieren partículas pesadas. Esto ensucia las aletas del serpentín, aísla los tubos de cobre y destruye la eficiencia de la transferencia de calor. Se hacen necesarias limpiezas químicas frecuentes, lo que aumenta los costos de mano de obra y el tiempo de inactividad. Colocar la unidad fuera de zonas de contaminación directa preserva la integridad del serpentín y extiende el ciclo de vida del equipo.
Escenario de colocación | Impacto de la presión de succión | Desgaste del compresor | Frecuencia de descongelamiento |
|---|---|---|---|
Óptimo (lanzamiento sin obstáculos, lejos de puertas) | Estable, coincide con los parámetros de diseño | Ciclo normal, vida útil prolongada | Ciclos estándar basados en temporizador o según demanda |
Aire de retorno restringido (demasiado cerca de la pared) | Cae por debajo del diseño, riesgo de congelación | Alto riesgo de reflujo de líquido | Se requieren descongelaciones frecuentes y prolongadas |
Directamente sobre el muelle de carga | Picos debido a una carga latente masiva | Funcionamiento continuo, alta presión en la cabeza. | Formación de hielo constante, calentadores abrumados |
Descarga orientada hacia una viga sólida | Errático debido al ciclo corto | Ciclos rápidos de encendido/apagado, contactores quemados | Irregular, a menudo no logra eliminar el hielo. |
Cada vez que se abre la puerta del muelle de carga entra aire cálido y húmedo al taller. Este aire ambiente lleva una enorme carga de calor latente. Si una unidad se ubica demasiado cerca de la entrada, el ventilador empuja este aire no acondicionado directamente a través de las aletas del serpentín de congelación. La humedad se condensa instantáneamente y se congela. La acumulación de hielo bloquea el flujo de aire, aísla el serpentín y obliga al sistema a ciclos de descongelación prolongados e ineficientes. La formación de hielo intensa puede aplastar físicamente las aletas de aluminio o romper los tubos de cobre, lo que provoca un fallo total del sistema y costosas fugas de refrigerante.
Los estándares de la industria dictan una estricta regla de espaciado para las entradas. Coloque la unidad alejada de la puerta a una distancia al menos igual a la altura de la bobina. Idealmente, la unidad debería soplar aire hacia la puerta en lugar de extraer aire de ella. Empujar aire acondicionado hacia la abertura crea una ligera barrera térmica, mientras que aspirar aire actúa como una aspiradora para la humedad ambiental. Si las limitaciones espaciales obligan a la instalación cerca de una puerta, debe integrar cortinas de tiras resistentes o cortinas de aire de alta velocidad para mitigar la entrada de humedad.
Un evaporador de descarga lateral requiere un estricto cumplimiento de las zonas de espacio mínimo. La parte trasera de la unidad debe permanecer sin obstrucciones para permitir la entrada de aire de retorno sin restricciones. Dejar de alimentar el lado del aire de retorno aumenta la presión estática, reduce los CFM y hace que el serpentín se congele. Una regla general requiere un espacio trasero de al menos 1,5 a 2 veces el diámetro de las aspas del ventilador. Por ejemplo, una unidad con ventiladores de 24 pulgadas necesita un mínimo de 36 a 48 pulgadas de espacio libre trasero. Nunca monte la unidad al ras de una pared a menos que esté diseñada específicamente como modelo de entrada frontal.
Debe calcular el camino libre de obstáculos necesario para el suministro de aire según los CFM del ventilador y las especificaciones de tiro. La distancia de lanzamiento indica qué tan lejos viaja el aire antes de que su velocidad caiga a un mínimo terminal, generalmente 50 pies por minuto. Las obstrucciones dentro de esta zona de lanzamiento interrumpen el patrón del flujo de aire. Las vigas estructurales, los puentes grúa o la maquinaria alta hacen que el aire se desvíe, creando zonas muertas y circuitos de ciclos cortos. Revise las tablas de proyección del fabricante y mapee la trayectoria del flujo de aire con los planos estructurales del taller antes de finalizar la ubicación de montaje.
La presión del edificio influye en gran medida en la dinámica del flujo de aire localizado. La instalación de la bobina en el lado positivo o negativo del sistema de flujo de aire requiere un análisis cuidadoso. Si el taller funciona bajo presión negativa debido a ventiladores de extracción pesados, el aire ambiente se infiltra constantemente en la envolvente del edificio a través de cada grieta y hendidura. Las unidades ubicadas cerca de estos puntos de infiltración tendrán dificultades con cargas latentes excesivas y condensación constante. Por el contrario, los entornos de presión positiva ayudan a expulsar el aire acondicionado hacia afuera, pero también pueden expulsar el aire frío del edificio si las puertas permanecen abiertas.
Los extractores de taller y las unidades de aire de reposición dictan la presión localizada alrededor del equipo de enfriamiento. Si un extractor de aire de gran volumen se ubica directamente frente a la descarga del suministro, extraerá el aire acondicionado directamente del edificio antes de que enfríe el espacio. Debe mapear los patrones de ventilación mecánica existentes. Coloque las unidades de enfriamiento para que funcionen en conjunto con los sistemas de aire de reposición, asegurándose de que el aire acondicionado circule por las zonas ocupadas antes de llegar a las tomas de escape.
Los entornos de fabricación generales presentan desafíos térmicos complejos. La maquinaria pesada, como las máquinas CNC, los moldeadores por inyección y las estaciones de soldadura, generan intensas cargas de calor localizadas. un Se debe colocar No apunte la descarga directamente hacia equipos que generen calor. Las máquinas CNC producen niebla de aceite; Si el enfriador atrae esta niebla hacia el retorno, el aceite cubre las aletas, atrapa el polvo en el aire y aísla completamente el serpentín, destruyendo la transferencia de calor. enfriador de aire de taller estándar para mitigar estas zonas específicas sin alterar la temperatura general del piso.
El posicionamiento estratégico proporciona refrigeración puntual al personal sin crear corrientes de aire perturbadoras. El aire a alta velocidad que sopla directamente sobre los trabajadores provoca incomodidad y reduce la productividad. Monte las unidades lo suficientemente altas como para permitir que el aire frío se mezcle con el aire ambiente antes de descender a la zona ocupada. Utilice rejillas ajustables para dirigir el flujo de aire paralelo a las estaciones de trabajo en lugar de perpendicular a ellas. Esto crea un ambiente confortable y al mismo tiempo neutraliza eficazmente el calor sensible que se eleva desde la maquinaria.
Las instalaciones de producción de alimentos operan bajo estrictos requisitos reglamentarios de agencias como la FDA y el USDA. La limpieza y la prevención de la contaminación cruzada dictan la ubicación. un Se debe instalar La unidad no se puede colocar en esquinas estrechas del techo donde el personal de saneamiento no puede alcanzar la carcasa trasera o la bandeja de drenaje. Los gabinetes NEMA 4X, las aletas recubiertas de epoxi y las bandejas de drenaje inclinadas de acero inoxidable son obligatorios, pero su efectividad depende completamente de una ubicación accesible. enfriador de aire para procesamiento de alimentos en lugares que permitan acceso total para lavados químicos a alta presión.
La colocación debe evitar estrictamente áreas directamente encima de las líneas de productos expuestas. Se forma condensación en la carcasa exterior o en las tuberías sin aislamiento durante períodos de carga intensa. Si una unidad se asienta sobre una cinta transportadora, el goteo de condensado representa un grave riesgo de contaminación biológica. En cuartos fríos de taller, coloque la unidad para mantener temperaturas uniformes sin congelar el producto cerca de la descarga. Asegúrese de que el lanzamiento llegue a la pared trasera de la cámara frigorífica, creando un patrón de flujo de aire circular que envuelva los productos almacenados sin explotarlos directamente.
Los entornos que requieren una rápida reducción de la temperatura exigen tácticas de colocación agresivas. Las fundiciones, las plantas de vidrio o las pesadas instalaciones de estampado experimentan picos repentinos y masivos de calor sensible. Una sola unidad no puede soportar estas cargas de choque. Debe integrar varias unidades para crear un patrón de flujo de aire sincronizado. Una configuración de enfriador de aire de enfriamiento rápido a menudo utiliza una configuración circular o de flujo cruzado para eliminar rápidamente el calor de la zona crítica.
Escalone la colocación de varias unidades para evitar flujos de aire opuestos. Si dos unidades se enfrentan directamente, sus corrientes de aire chocan, matando la velocidad y creando una zona estancada de alta presión en el centro de la habitación. En su lugar, colóquelos en un patrón de pista de carreras, donde la descarga de una unidad alimenta la ruta de entrada de la siguiente. Esto multiplica la tasa de renovación del aire, maximiza la transferencia de calor por convección y reduce drásticamente el tiempo de descenso durante los eventos de calor máximo.
Los requisitos estructurales dictan la elección entre montaje en pared o suspensión en el techo. Las unidades montadas en la pared requieren soportes estructurales de alta resistencia atados directamente a columnas de carga o mampostería reforzada. Los paneles de yeso estándar o los montantes de acero de calibre liviano no pueden soportar el peso dinámico de una unidad vibratoria llena de refrigerante y agua. La suspensión del techo se basa en varillas roscadas ancladas a vigas del techo o tramos pesados de unistrut. Ambos métodos requieren aislamiento de vibraciones, como almohadillas de neopreno o aisladores de resorte, para evitar que la resonancia armónica se transfiera a la estructura del edificio y cause fatiga del metal.
La altura afecta significativamente la distribución del aire. Montar la unidad demasiado alto cerca de la plataforma del techo corre el riesgo de una estratificación severa del aire. El suministro de aire frío puede carecer de velocidad para empujar el aire caliente ascendente, dejando el nivel del piso sin acondicionar y desperdiciando energía enfriando el techo. Por el contrario, montar la unidad demasiado bajo genera quejas por corrientes de aire por parte del personal y expone el equipo a daños por carretilla elevadora. La altura óptima generalmente cae entre 10 y 15 pies por encima del piso terminado, dependiendo de la capacidad de tiro del ventilador y la altura total del techo.
Las restricciones mecánicas a menudo dictan la preferencia de orientación del flujo. El flujo hacia la izquierda o hacia la derecha se refiere a la ubicación de las conexiones de las tuberías de refrigerante y el panel de acceso eléctrico frente a la descarga de aire. En construcciones nuevas, usted especifica la orientación para que coincida con la ruta de tubería más fácil. En escenarios de modernización, la infraestructura existente obliga a tomar la decisión. Cambiar una bobina de losa tradicional por una unidad de descarga lateral requiere hacer coincidir la orientación con los conjuntos de líneas de cobre existentes para evitar cambios de ruta costosos y complejos de las tuberías.
La orientación afecta la distribución interna del refrigerante. Los tubos distribuidores y la válvula de expansión termostática (TXV) deben estar en la orientación física correcta para garantizar una alimentación igual de líquido a todos los circuitos del serpentín. Forzar una unidad del lado izquierdo a una configuración de tubería del lado derecho a menudo resulta en curvas incómodas de la tubería, aceite atrapado y flujo restringido. La gravedad combate el refrigerante líquido si la boquilla del distribuidor está orientada incorrectamente, privando a los circuitos superiores y congelando los inferiores. Verifique siempre los requisitos de orientación con el fabricante antes de realizar el pedido.
La ubicación óptima del flujo de aire a menudo entra en conflicto con las limitaciones prácticas de instalar líneas de cobre y drenajes de condensado. Es posible que encuentre la ubicación aerodinámica perfecta en el centro del taller, pero encaminar la línea de succión de regreso al compresor puede requerir exceder la longitud de tubería equivalente máxima permitida. Los tramos largos de tubería provocan caídas de presión inaceptables, lo que reduce la capacidad del sistema e impide el retorno adecuado del aceite al compresor, lo que provoca que los cojinetes se atasquen.
Asegúrese de que la orientación de la tubería sea correcta durante la instalación. Coloque correctamente las líneas de succión de mayor diámetro y las líneas de líquido más pequeñas según las especificaciones del fabricante. Instale trampas P adecuadas en la línea de succión si la unidad se encuentra debajo del condensador para garantizar el retorno del aceite por el tubo ascendente vertical. El drenaje de condensado requiere una atención estricta. Debe mantener una inclinación adecuada de al menos 1/4 de pulgada por pie para el drenaje por gravedad. Si la ubicación óptima impide el drenaje por gravedad, debe instalar una bomba de condensado de alta resistencia, lo que introduce un punto de falla mecánica adicional que requiere pruebas periódicas.
Los ciclos cortos destruyen la eficiencia y la vida útil del equipo. Ocurre cuando el aire de suministro rebota en las paredes cercanas, la maquinaria pesada o el inventario apilado y regresa directamente a la entrada de retorno. El termostato registra el aire frío y apaga el compresor, para volver a encenderlo minutos más tarde cuando el calor ambiental se infiltra rápidamente en la zona fría localizada. Este ciclo rápido evita que el sistema elimine el calor latente, dejando el taller frío pero incómodamente húmedo y quema los contactores del compresor.
La mitigación requiere un estricto cumplimiento de las zonas de autorización. Si los obstáculos estructurales son inevitables, utilice deflectores de aire direccionales para desviar el suministro de aire lejos de la obstrucción. Ajustar la velocidad del ventilador también puede ayudar. Bajar la velocidad del ventilador reduce la distancia de proyección, evitando que el aire golpee la pared opuesta y rebote. Sin embargo, reducir la velocidad del ventilador también reduce los CFM totales, por lo que debe volver a calcular la relación de calor sensible para garantizar que la unidad aún cumpla con la carga de enfriamiento del espacio.
El mantenimiento descuidado destruye la capacidad de refrigeración. Las unidades instaladas en lugares inaccesibles rara vez reciben el servicio adecuado. Si una unidad se ubica sobre rieles de grúa activos, equipos de alto voltaje o líneas de producción frágiles, los equipos de mantenimiento se saltarán las limpiezas rutinarias del serpentín y los cambios de filtro. El serpentín se tapará con suciedad, la bandeja de drenaje se desbordará y los motores se quemarán debido al calor excesivo causado por el flujo de aire restringido.
Especifique las autorizaciones de servicio requeridas durante la fase de diseño. Los técnicos necesitan un mínimo de 36 pulgadas de espacio libre en el lado del panel de acceso para retirar los paneles, ajustar las TXV y solucionar problemas de componentes eléctricos de forma segura. Necesitan suficiente espacio para tirar y reemplazar los motores de los ventiladores sin quitar toda la unidad de sus soportes. Asegúrese de que la ubicación permita el despliegue seguro de elevadores de tijera o andamios. Si la unidad requiere una pasarela permanente para acceder, tenga en cuenta ese peso muerto en los cálculos de carga estructural.
Los talleres con alta humedad presentan graves riesgos de condensación. Se forma condensación secundaria en la carcasa exterior de la unidad o en conductos adyacentes sin aislamiento. Esta humedad gotea sobre el suelo, creando peligro de resbalones, o sobre la maquinaria, provocando óxido y cortocircuitos eléctricos. El riesgo aumenta significativamente si la unidad funciona con una temperatura de succión muy baja para maximizar la eliminación del calor latente.
Es obligatorio un aislamiento adecuado. Aplique aislamiento de espuma elastomérica de celda cerrada con un espesor de pared mínimo de 3/4 de pulgada a todas las líneas de succión. Selle cada costura longitudinal y junta a tope con adhesivo de contacto especializado para evitar la transmisión de vapor. Instale bandejas de drenaje secundarias debajo de toda la unidad, especialmente si se colocan sobre equipos sensibles. Equipe la bandeja secundaria con un interruptor de flotador cableado para apagar el ciclo de enfriamiento si se acumula agua, evitando desbordamientos catastróficos.
Error de colocación | Consecuencia operativa | Estrategia de mitigación |
|---|---|---|
Montado directamente sobre las puertas del muelle de carga. | Engelamiento rápido del serpentín, ciclos excesivos de descongelamiento, alta carga latente | Reubique la unidad alejada de la puerta al menos a la altura del serpentín; instalar cortinas de aire. |
Espacio libre insuficiente en la pared trasera | Falta de aire de retorno, alta presión estática, serpentín congelado | Mantenga un espacio libre trasero de 1,5 a 2 veces el diámetro de las aspas del ventilador. |
Descarga frente a una viga estructural | Ciclos cortos severos, zonas muertas localizadas, lecturas falsas del termostato | Instale rejillas direccionales o reubique la unidad para garantizar una trayectoria de tiro sin obstrucciones. |
Instalado sobre maquinaria sensible | Daños por goteo de condensado, imposible acceso para mantenimiento | Reubicarse en un pasillo; Instale bandejas de drenaje secundarias con interruptores de flotador. |
Unidades opuestas una frente a otra | Colisión de flujo de aire, zonas estancadas de alta presión, mala eliminación del calor | Escalone las unidades para crear un patrón de flujo de aire circular o en pista de carreras. |
Realice un cálculo de carga de calor localizada para identificar zonas específicas de alto calor antes de seleccionar la ubicación de montaje.
Mapee los extractores de aire y las unidades de aire de reposición existentes para garantizar que el flujo de aire de refrigeración funcione en conjunto con la dinámica de presión del edificio.
Verifique la integridad estructural de los puntos de montaje propuestos, asegurándose de que puedan soportar el peso dinámico y vibratorio del equipo.
Confirme las autorizaciones de mantenimiento con los equipos de seguridad de las instalaciones para garantizar el acceso compatible con OSHA para servicios futuros.
R: Instalar una unidad sobre una puerta la expone a una rápida entrada de humedad ambiental cada vez que se abre la puerta. Esto provoca la formación de hielo inmediata en el serpentín, abruma el sistema de drenaje de condensado y obliga a ciclos de descongelación ineficientes. Siempre separe la unidad de la puerta al menos a la altura del serpentín.
R: Una unidad de descarga lateral requiere un espacio mínimo de entrada trasera de 1,5 a 2 veces el diámetro de las aspas del ventilador para evitar que el aire de retorno se quede sin aire. También debe verificar las especificaciones del fabricante para el suministro de energía para garantizar que la ruta de descarga frontal permanezca completamente libre de obstrucciones.
R: Sí. La orientación afecta las conexiones de las tuberías, el acceso al servicio y la distribución interna del refrigerante. Debe alinear la orientación de la unidad con el diseño mecánico específico y la infraestructura existente para evitar enrutamientos complejos de tuberías, aceite atrapado y flujo de refrigerante restringido.
R: Colóquelo lejos de líneas directas de producto para evitar la contaminación biológica por goteo de condensado. Asegúrese de que la ubicación proporcione un fácil acceso de lavado para los equipos de saneamiento y cumpla con estrictos códigos de drenaje, especialmente cuando se integra en aplicaciones de cámaras frigoríficas.
R: Evite los ciclos cortos evitando obstrucciones estructurales como vigas o maquinaria alta dentro de la distancia de alcance de la unidad. Las obstrucciones obligan al suministro de aire frío a regresar inmediatamente a la entrada de retorno, lo que hace que el termostato apague el sistema prematuramente.
R: Sí, pero debe tener en cuenta las implicaciones de la presión sobre el rendimiento del ventilador. La presión positiva ayuda a empujar el aire acondicionado hacia afuera, pero si se coloca cerca de una entrada abierta, puede expulsar el aire frío del edificio. Es necesario equilibrar el sistema HVAC general del taller.
